EMI 预兼容测试和 EMI 故障排查应用案例

　　EMI 预兼容测试和 EMI 故障排查

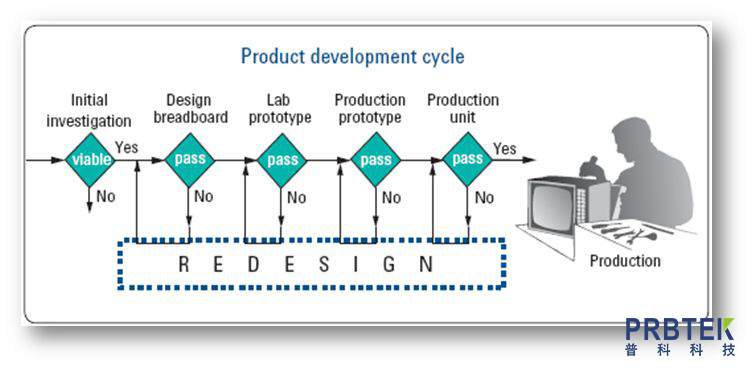

　　避免产品整体研发完成后才交付 EMI 实验室进行测试

　　EMI 预兼容测试：在最早的时间发现电磁干扰的问题

　　EMI 故障排查：通过观察干扰信号的频谱，优化设计，提高 EMI 一致性测试通过率。

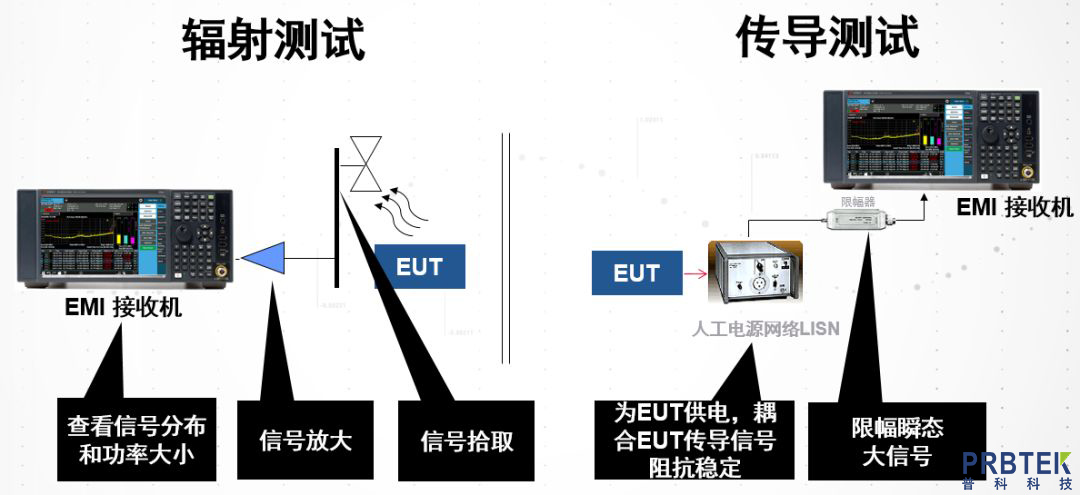

　　传导测试和辐射测试

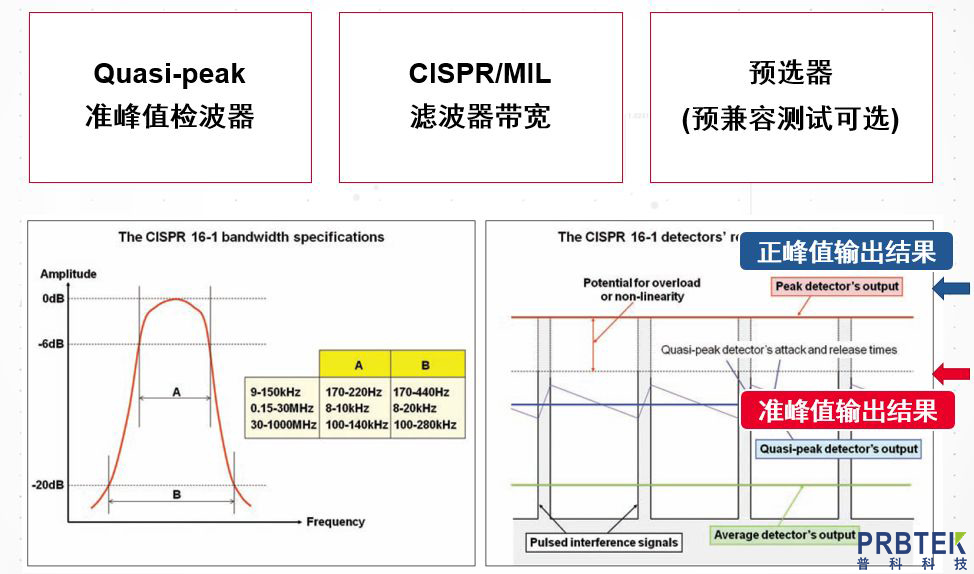

　　预兼容测试对仪表的要求

　　兼容测试对 EMI 测试软件的要求

　　内置符合 CISPR 和 MIL-STD 标准的带宽、检波器和频段预置 ▶ 基于标准的预设：频段(CE, RE)，驻留时间，步进，分析带宽 RBW ▶ 显著节省测试时间

　　根据监管机构的极限线标准自动执行测试，且支持用户选择的裕量

　　对天线、LISN、电缆和前置放大器执行幅度校正

　　内置报告生成功能

　　N9000B CXA 预兼容测试

　　频率：9 kHz – 3，7.5，13.6，26.5 GHz

　　DANL：-163 dBm

　　幅度精度：±0.5 dB

　　AM/FM 侦听与解调

　　符合 CISPR 规范的分辨率带宽，检波器

　　全面的 CISPR 限值线

　　预置的 CISPR Band Presets

　　强大的标记功能(markers)

　　方便快捷的屏幕保存

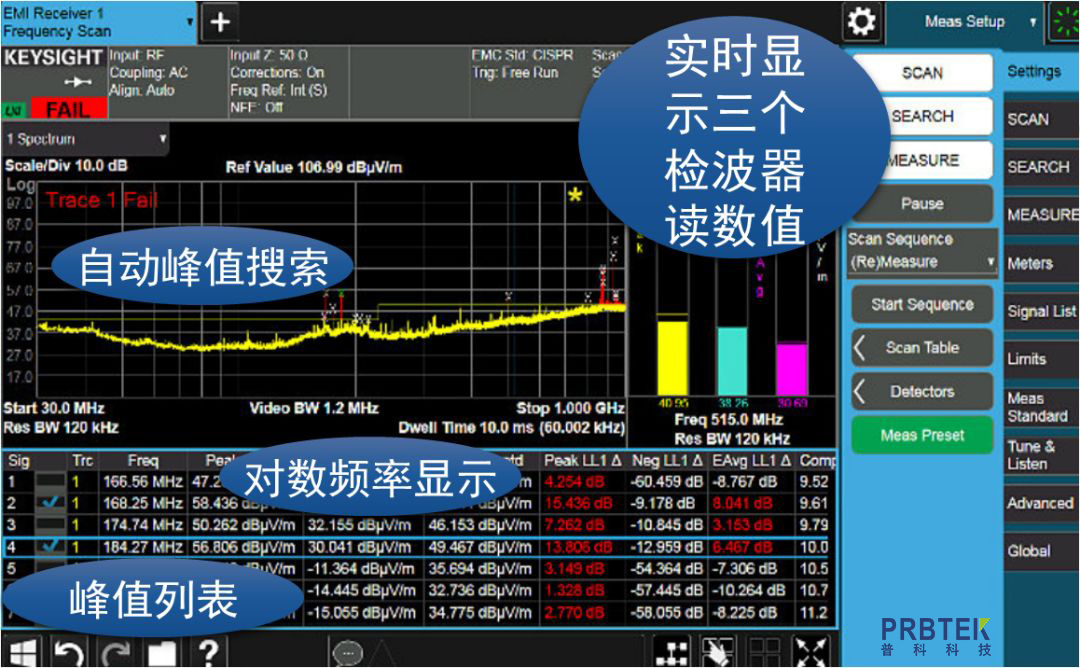

　　N9000B CXA运行N6141C EMI测量应用软件

　　EMI 故障排查的参考步骤

　　EMI 故障排查两大要素：噪声源 和 传播途径

　　使用近场探头进行故障源查找

　　近场测试结果和远场测试结果不能直接转换，但是近场测量辐射越大，远场测量的辐射也必然越大

　　是德 N9311X-100 近场探头套件 ▶ 4组磁场探头，频率范围： 30 MHz 至 3 GHz

　　使用 N9311X-100 近场探头，更快更准确得进行解决 EMI 故障 ▶ 使用频谱仪和近场探头扫描特定的频段 ▶ 定位噪声源和传播途径

　　您还可以选购 N6141C EMI 测量应用软件 ▶ EMI 预兼容测试流程(扫描-查找-测量) ▶ 符合 CISPR 规范的分辨率带宽和检波器 ▶ 全面的 CISPR 限值线 ▶ 预置的 CISPR Band Presets
