是德科技/KEYSIGHT高压差分探头DP0001A的产品特点及其应用

　　Keysight/是德 DP0001A 是一款专为进行准确的高压功率测量而设计的 400 MHz 高压差分探头，具有 2 kV 电源隔离度或 1 kV CAT III 额定工作电压，可以满足当今 WBG 功率器件、电源转换器或电机驱动器的测试需求。

　　特点

　　400 MHz 带宽

　　2,000 Vrms 电源隔离，6,000 V 瞬态过压

　　衰减比：50:1、100:1、250:1 或 500:1，在 Infiniium 示波器上可自动切换

　　差分输入阻抗：10 MΩ || 2pF

　　探头的高共模抑制比(CMRR)能够显著简化噪声较大的高共模功率电子环境所面临的测量难题。

　　通过 UL 安全认证

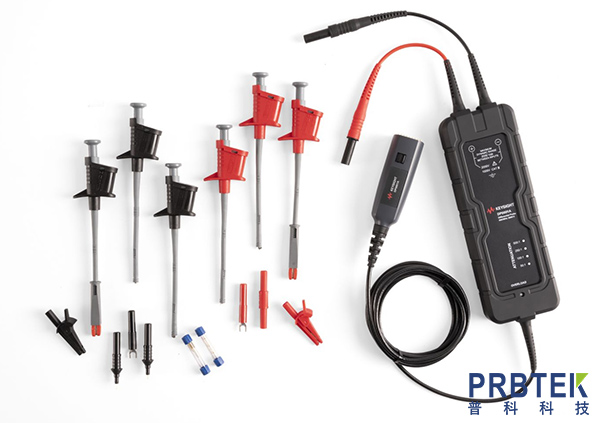

　　配有丰富的高质量附件

　　AutoProbe 接口，50 Ω 输入

　　这个探头带宽高、负载效应低，因此可以准确测量现代开关电源中边沿速度(10-90%)最快达 1.2 ns 的 1 kV 瞬态脉冲。 此外，探头的高共模抑制比(CMRR)能够显著简化噪声较大的高共模功率电子环境所面临的测量难题。

　　与 Infiniium 示波器配合使用时，这个探头支持可自动切换的衰减比，即自动将探头衰减比设置为适合值，使探头的动态范围大于等于测量电流输入信号所需要的电平。 探头还配有丰富的附件，适用于各种被测器件连接场景，也能连接到可能的紧凑型目标器件。

　　这个差分探头的差分输入电阻为 10 MΩ，输入电容仅为 2 pF，可以尽量减少带给电路的负载效应。 DP0001A 与配有 50 Ω AutoProbe 接口的是德科技示波器兼容，该接口可以自动配置示波器以便连接探头。

　　是德科技还提供了 N7013A 极限温度延长套件，使您能够在环境舱中的极限温度下探测差分信号。 N7013A 可兼容额定带宽降为 70 MHz 的 DP0001A。 70 cm 长的差分电缆组和附件可在 -40 °C 至 +85 °C 的温度范围内使用。

　　探头兼容 InfiniiVision 3000TX、4000X、6000X 和 Infiniium S、9000A、90000X、V、Z、UXR <=33GHz(配有 N5442A 适配器)系列示波器。
