高速开关芯片的解决方法-泰克TBS2000搭配TCP0030A电流探头

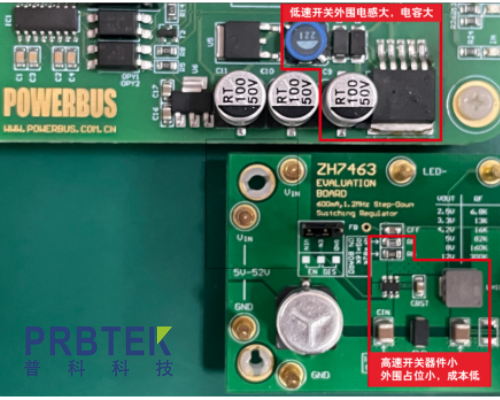

　　随着使用需求的变化，首先考虑的是方便。设备变化很大，越来越小型化。然而，由于成本因素，1Mhz以上高速开关频率的降压DCDC转换器的市场份额正在完全取代传统的52Khz-520Khz DCDC控制器。根据其开关速度更高、电感容量和输出电容最小的特点，高速开关意味着工作时纹波更小。　

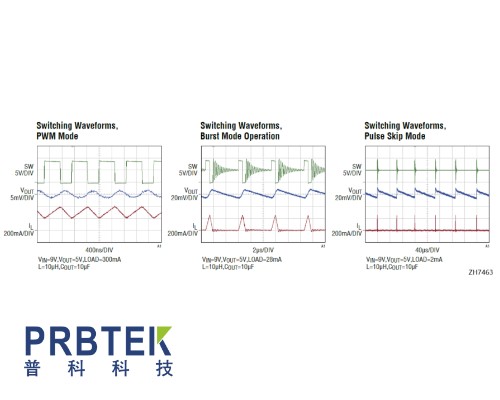

　　高速交换芯片的另一个问题是，为了轻负载和高效率，越来越复杂的控制模式仍然非常普遍。比如下图所示的芯片说明书，不同负载电流下有三种开关模式。

　　面对这么多复杂的开关模式，首先要考虑到对小型化电感的需求，其次要避免电感饱和。在产品定型的时候，一定要针对自己的工况做出量化的数据。然而，如此高速的开关频率给电流测量带来了非常严峻的挑战。超高速和值得信赖的电流探头是必然的结果。

　　在这里，我们整理了一个用户选择较好的降压芯片，但对外围电感的选择感到困惑。知道用户想要一个准确简单的方法，就可以定量评估电感饱和电流Ista的选择。

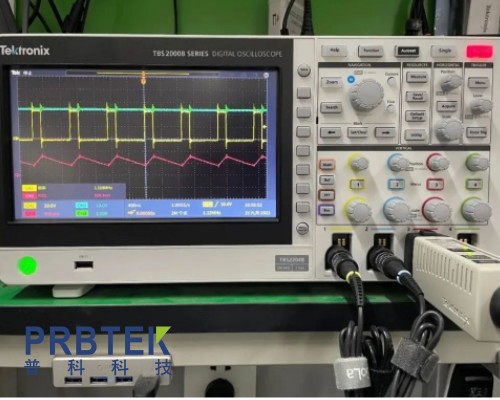

　　根据上述问题，帮助用户配置入门级示波器TBS2000B方案。这款示波器首次以入门级价格配备了TEKVPI接口，可以轻松插入并自动识别探头。

　　这里推荐TCP0030A探头，可以达到120Mhz的带宽，非常适合高速降压信号的测量。

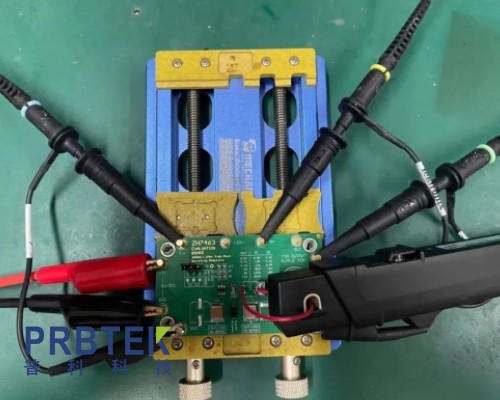

　　被测器件是一个52V 1.2Mhz降压芯片。面对如此高的开关频率，确实在纹波和电感尺寸上有很大优势，但也给电流测量带来了很高的难度。TCP0030A完全可以满足。

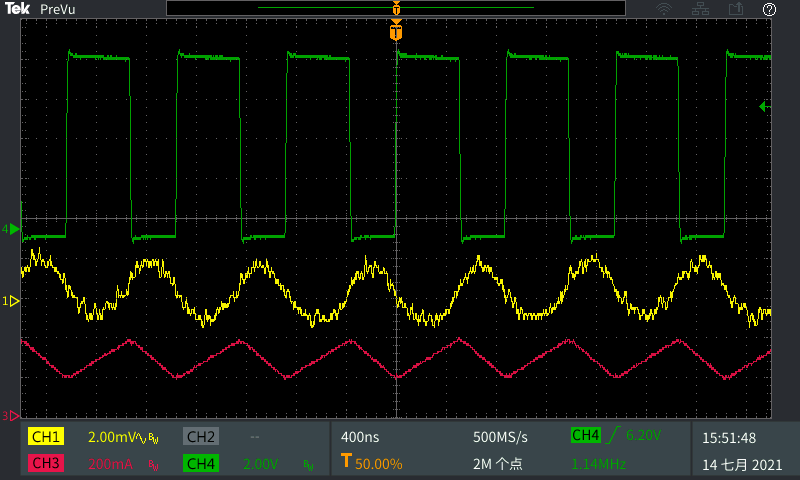

　　下图是负载到300mA时的PWM模式下的开关波形：

　　上图所示的绿色为SW节点开关波形、黄色为输出纹波、红色电感电流。但是考虑到本BUCK还提供轻负载高效率的SKIP和Burst模式，因此也要仔细评估这两个模式下的电感电流。

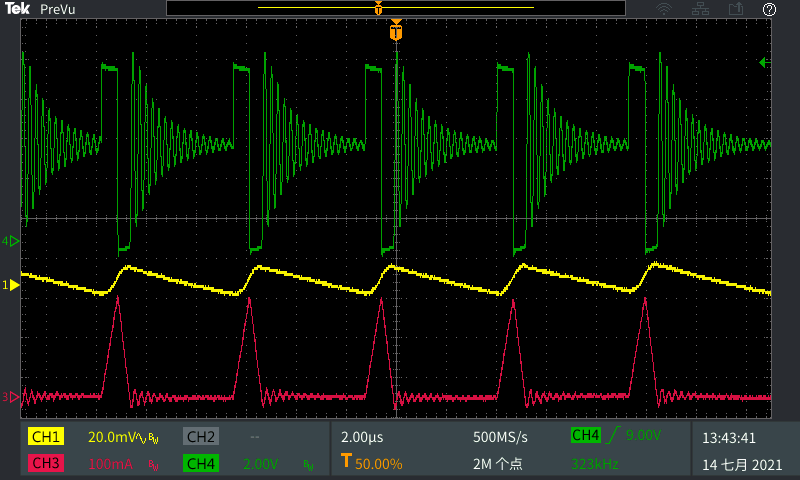

　　下图为负载电流在28mA时进入Burst模式的波形。

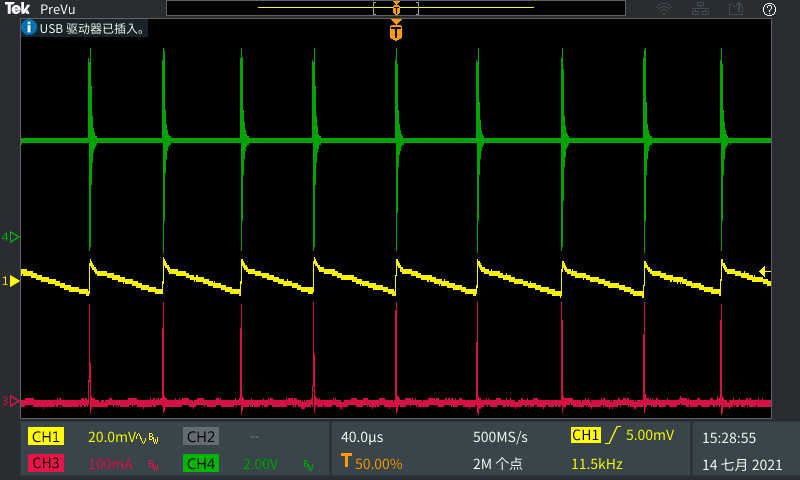

　　下图所展示的为负载在2mA时，芯片进入skip模式。

　　可以清楚地看到，这个降压器件处于非常低的纹波电平。

　　通过这一套配置，很容易测量并得到用户满意的电感选择指南。成本得到了优化，PCB的占用面积保留了相当大的余量。然后，根据实际工作条件，可以简单地选择合适的Ista电感来避免饱和。

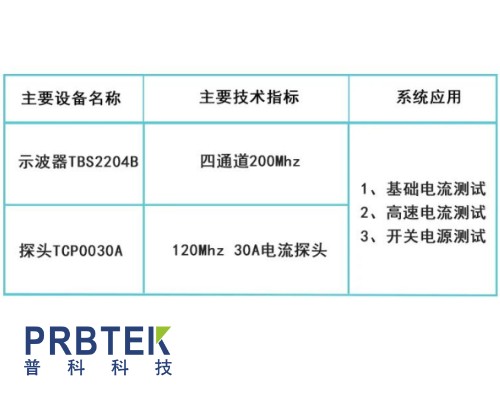

　　系统配置

　　以上就是泰克TBS2000搭配TCP0030A电流探头用于高速开关芯片的解决方案，希望能给大家有所帮助。如您还有任何疑问，欢迎登陆西安普科电子科技。http://www.prbtek.cn/
