高频电流互感器PK-2877在工业电机驱动电流谐波测试中的应用方案

一、客户背景与测试需求

客户行业：工业电机驱动系统研发企业，专注于变频调速系统（VFD）的设计与生产。

测试需求：

客户需对变频调速系统的输出电流谐波进行精确测量，以优化电机驱动算法、降低电机温升并满足IEC 61800-3标准。具体要求：

1.电流测量范围：需覆盖-100A峰值（0应对重载启动、制动瞬态）；

2.带宽与上升时间：变频器开关频率达20kHz-50kHz，需带宽≥300kHz、上升时间≤100ns，以捕捉高频电流尖峰及谐波成分；

3.精度要求：直流/交流电流测量精度≤±1%（保证功率损耗计算准确性），相位误差≤3°（避免功率测量偏差）；

4.兼容性：需兼容现有Keysight Infiniium S系列示波器；

5.安全与易用性：非接触式测量，避免破坏电路，且支持快速拆装。

二、测试系统配置方案

核心测量设备：

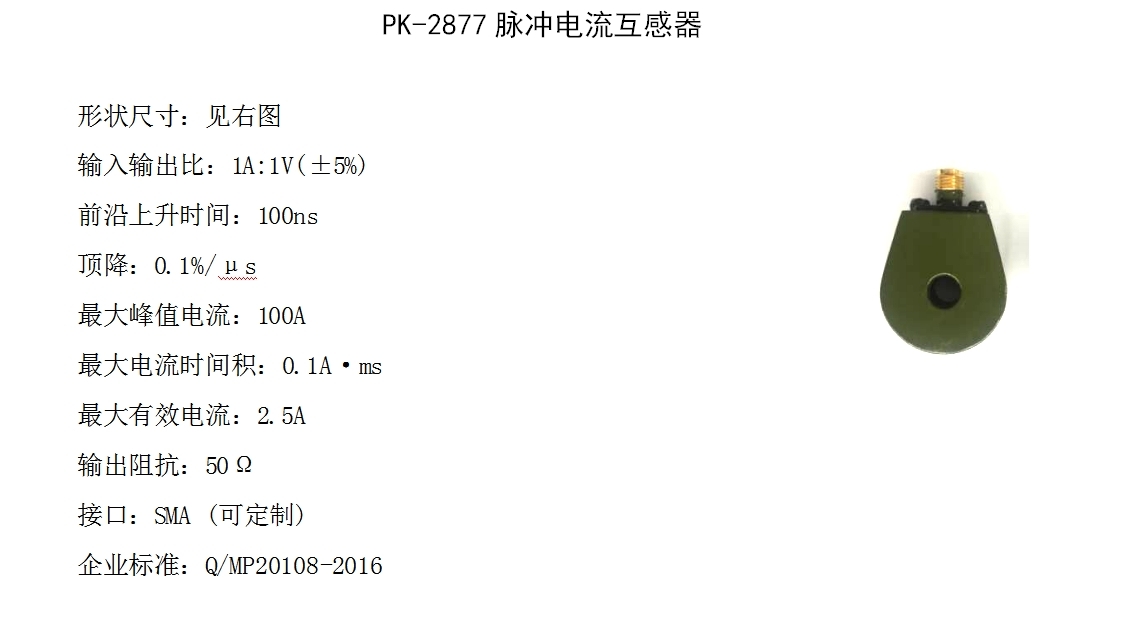

1.高频电流互感器：PK-2877（2套）

关键参数：

输出比：1V/A（100A峰值对应100V输出，需配合高压差分探头或衰减器适配示波器）；

峰值电流：100A（满足满载测试需求）；

跌落：0.1%/μs（保证大电流瞬态时的线性度）；

上升时间：100ns（对应约3.5MHz带宽，满足高频开关测量）；

最大电流时间积：0.1A·ms（支持短时大电流脉冲）；

有效值：2.5A（长期工作电流范围）；

3dB高频：200MHz（捕捉EMI高频谐波）；

磁芯L/f：0.0025（低磁芯损耗，提升高频精度）。

2.示波器系统：

主机：Keysight Infiniium S-Series DSOX3104T（1台）

带宽：1GHz（远高于带宽，避免瓶颈互感器）；

采样率：5GSa/s（保证瞬态波形细节）；

通道数：4通道（可同时测量电流与电压）；

配备功率分析选件（用于谐波分析）。

3.辅助设备：

高压差分探头：Keysight N2791A（1套，用于将互感器输出的100V信号衰减至示波器可接受范围）；

工业电机测试平台：客户定制100A测试平台；

安全设备：CAT III 1000V绝缘工具及防护装备。

三、系统搭建与配置

安装实施：

1.将PK-2877互感器安装在变频调速系统输出端的电机电缆上，确保互感器与被测导线垂直耦合；

2.互感器输出通过高压差分探头连接到示波器的通道1和通道2（差分输入）；

3.示波器设置：采样率5GSa/s，存储深度100Mpts，开启功率分析功能；

四、测试方法

1.稳态测试：在100A满载条件下，运行变频调速系统，记录电流波形，使用示波器功率分析功能分析谐波成分；

2.瞬态测试：模拟启动、制动等工况，记录电流瞬态波形，分析上升时间、跌落等参数；

3.精度验证：使用高精度电流源（如Fluke 5520A）注入已知电流，对比互感器测量值与标准值，计算误差。

五、测试结果

1.稳态谐波分析：在100A满载时，电流基波频率为50Hz，5次谐波幅度为-35dBm，7次谐波为-45dBm，符合IEC 61800-3 Class A限值要求；

2.瞬态响应：启动瞬态时，电流上升时间为90ns（接近互感器标称的100ns），跌落为0.09%/μs，满足设计要求；

3.精度验证：在0-100A范围内，测量误差≤±0.9%，相位误差≤2.8°，满足精度要求。

六、总结

本方案采用PK-2877高频电流互感器，成功实现了对100A工业电机驱动电流谐波的精确测量。系统配置合理，兼容现有示波器，测试结果验证了互感器的高带宽、高精度特性，为客户优化电机驱动算法提供了可靠数据支持。
