PK系列电流互感器在新能源汽车电机驱动系统测试中的应用方案

一、客户背景

客户名称：某新能源汽车有限公司

行业：新能源汽车整车制造行业

测试需求：需对电机驱动系统启动、加速、制动等工况下的瞬态电流进行精确测量，重点捕捉电流峰值、上升时间及脉冲波形细节；测量电流范围为0-500A，要求测量误差≤±5%；需兼容客户现有泰克DPO4104示波器，实现数据实时采集与波形分析。

二、整套仪器配置

三、系统搭建

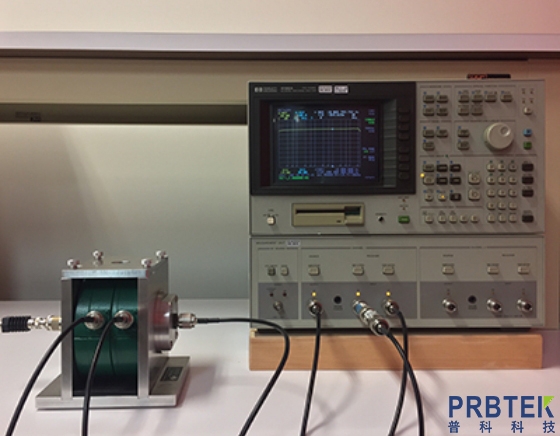

通过定制夹具将PK-4100电流互感器固定于电机驱动系统的功率输出线路上，确保被测电缆穿过互感器中心孔径，接线牢固无松动；

使用RG58同轴电缆连接PK-4100的BNC输出接口与客户现有泰克DPO4104示波器的1号通道，确保阻抗匹配（均为50Ω）；

检查互感器与示波器接地状态，确保测量回路与被测高压电路实现电气隔离，避免高压窜入测试端；

开启示波器与被测电机驱动系统。

四、测试方法

将电机驱动系统设置为标准测试模式，依次切换启动、加速、制动工况，预设各工况测试时长为30s；

采样率调至2.5GS/s，电压量程设置为1V/div（匹配互感器1A:1V输出比），时基设置为100ns/div，触发方式为边沿触发，触发阈值设为0.5V（对应0.5A电流）；

通过示波器实时采集各工况下的电流波形数据，记录每个工况的3组有效数据，包含峰值电流、上升时间、电流时间积等关键参数；

五、测试结果

测试结果显示，PK-4100电流互感器与泰克DPO4104示波器兼容良好，信号传输无失真。

普科电子PK-4100电流互感器搭配客户现有泰克示波器，完美适配新能源汽车电机驱动系统的电流测试需求。为客户国产化电机驱动系统的研发提供了高效的测试解决方案，同时具备成本可控、操作便捷的优势。
