PKC8030L帮某自动化厂商解决伺服电机电流监测难题

“之前用普通电流钳测伺服电机启动电流，要么抓不到峰值，要么数据飘得没法用，现在换了 PKC8030L高频电流探头，不仅启动冲击电流能精准记录，多台电机同时测试时数据也稳了，研发周期至少缩短了 15%。” 某工业自动化设备厂商的电机测试工程师李工，在近期的技术交流中这样评价 PKC8030L 电流探头。

作为专注于中小型伺服电机（功率 100W-5kW）研发的企业，该厂商此前在电机动态电流测试中，一直被三大痛点困扰 —— 而 PKC8030L 的出现，恰好针对性破解了这些难题。

一、客户核心测试困境：3 个问题卡了研发进度

该厂商的测试场景主要围绕 “伺服电机动态性能验证” 展开，具体包括启动冲击电流监测、高频换相电流捕捉、多工位并行测试，此前使用普通低频电流钳时，问题集中爆发：

启动冲击电流测不准

伺服电机启动瞬间会产生 2-5 倍额定电流的冲击（比如 1kW 电机额定电流 4.5A，启动峰值可达 15-20A），普通电流钳要么量程不足（最大 10A），要么量程够但分辨力差（10A 量程最小分辨力 100mA），多次测试中 “峰值要么超量程显示‘OL’，要么捕捉到的数值差 2-3A”，导致电机启动保护参数无法精准设定。

高频换相电流失真严重

伺服电机采用 PWM 控制，换相频率通常在 5-20kHz，普通电流钳带宽仅 500Hz-1kHz，测试时高频信号被 “截波”，原本尖锐的换相电流脉冲变成了 “平顶波”，无法记录电流上升沿（约 5-10μs）和下降沿特征，进而无法分析电机绕组的高频损耗，影响电机效率优化。

多工位测试干扰大

实验室有 6 个并行测试台，相邻台间距仅 1.5 米，普通电流钳抗干扰能力弱，当多台电机同时测试时，50Hz 工频干扰和相邻设备的电磁辐射，会让 1-5A 的电流数据产生 ±8%-10% 的波动，“明明是同一批电机，在不同工位测出来的额定电流能差 0.3A，根本没法做一致性分析”。

二、PKC8030L 的适配解决方案：3 个核心优势直击痛点

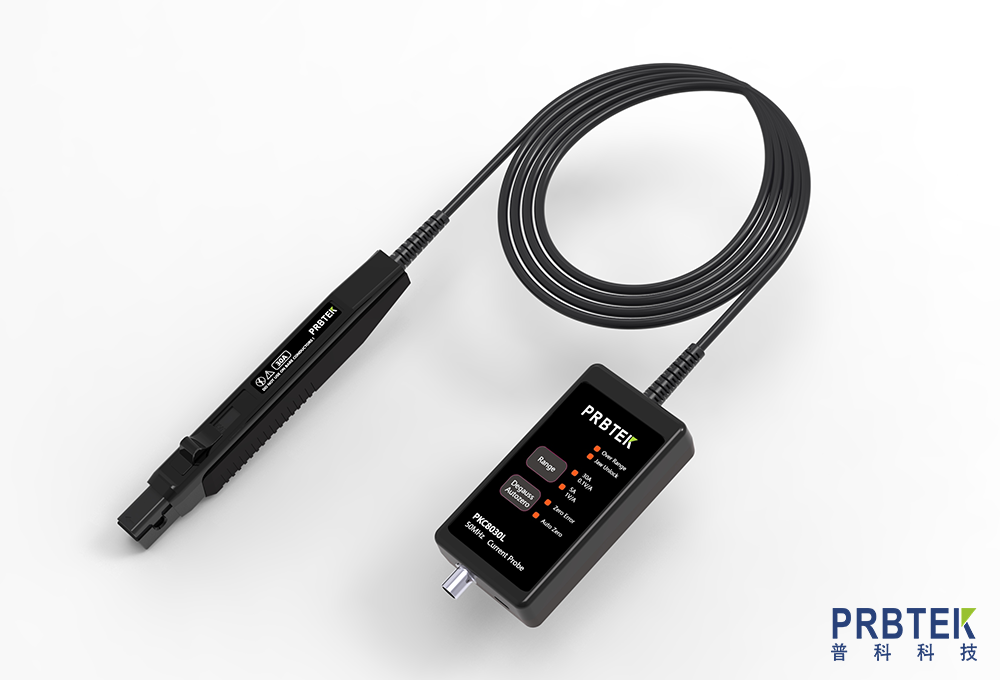

在对比了 3 款同类型电流探头后，该厂商最终选择 PKC8030L，核心在于其参数与测试需求的高度匹配：

1. 双量程 + 高精度，精准捕捉动态电流

PKC8030L 的 5A/30A 双量程设计，刚好覆盖该厂商的测试需求：

测电机额定电流（1-5A）时，用 5A 量程（最小分辨力 1mA，全量程精度 ±1%），比如 4.5A 额定电流，多次测试误差仅 ±0.04A，一致性远超之前的普通电流钳；

测启动冲击电流（15-20A）时，切换到 30A 量程（最小分辨力 10mA，精度 ±2%），峰值捕捉无遗漏，李工反馈 “现在能稳定记录到 18.5±0.3A 的启动峰值，据此调整电机控制器的过流保护阈值，比之前更安全也更精准”。

2. 50MHz 宽带宽，完整还原高频信号

针对 5-20kHz 的换相电流，PKC8030L 的 DC~50MHz 带宽完全够用 —— 测试中能清晰记录到换相电流的上升沿（约 7μs）、峰值（2.8±0.03A）和下降沿（约 9μs），没有任何截波失真。

“之前看不到的高频损耗问题，现在通过电流波形能直接分析：比如某批次电机换相电流峰值比正常高 0.2A，排查后发现是绕组绕制密度不均，及时调整了工艺”，李工补充道。

3. 强抗干扰设计，多工位测试数据稳了

PKC8030L 采用差分测量原理 + 多层电磁屏蔽结构，配合 “测试导线用屏蔽双绞线、示波器输入阻抗设 1MΩ” 的操作规范，在多工位并行测试时，电流数据波动被控制在 ±3% 以内。

“现在 6 个工位同时测，同一批电机的额定电流偏差最多 0.1A，一致性分析终于能正常做了，不用再反复拆装机测试”，这一改变让测试效率提升了近 30%。

三、实测案例：1.5kW 伺服电机动态性能测试

以该厂商主力产品 ——1.5kW 伺服电机（额定电流 6.8A，额定转速 3000rpm）的测试为例，PKC8030L 的表现具体可量化：

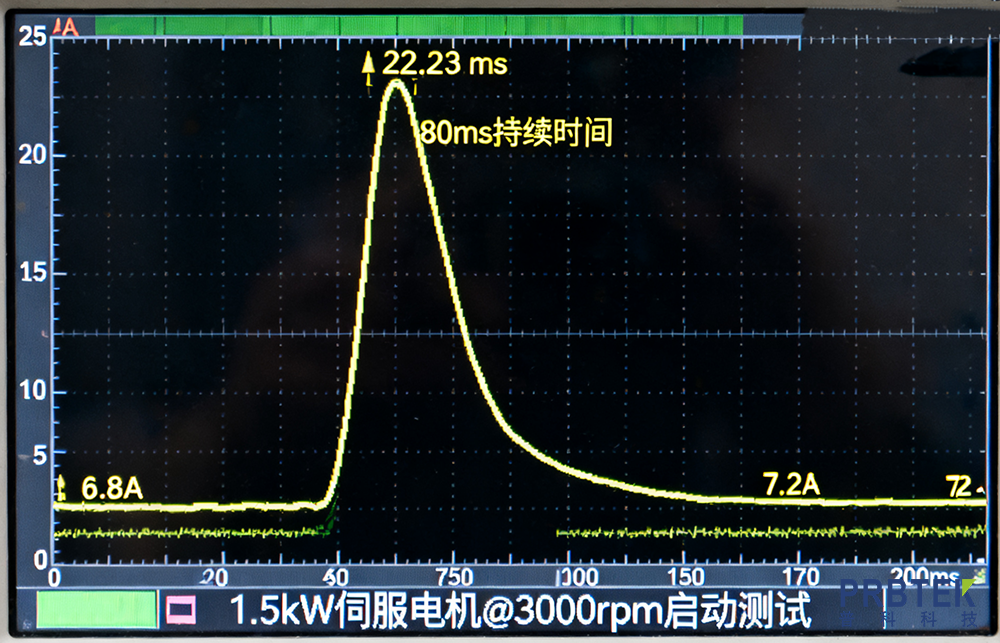

启动冲击测试：设定电机从 0→3000rpm 的加速时间为 0.5s，用 PKC8030L 30A 量程监测，捕捉到启动峰值电流 22.3A，持续时间约 80ms，基于此将控制器过流保护值设定为 25A（留 12% 冗余），比之前凭经验设定的 30A 更精准，减少了保护误触发。

换相电流分析：在 3000rpm 额定转速下，监测到换相电流频率 18kHz，峰值 3.2A，电流脉冲宽度 12μs，对比设计值（峰值 3.0±0.2A），偏差仅 0.2A，判断绕组参数合格，无需调整绕制工艺。

负载变化测试：给电机施加 50%-100% 额定负载，记录电流变化：50% 负载时电流 3.5A，75% 负载时 5.1A，100% 负载时 6.8A，电流与负载呈完美线性关系（R²=0.999），验证了电机的负载适应性。

四、客户反馈：不止解决问题，还降低了测试成本

除了测试数据的精准度提升，该厂商还提到两个意外收获：

兼容性省了转接费：PKC8030L 的标准 BNC 接口，直接适配实验室现有的 Tektronix MDO3024 示波器，不用额外买转接模块，省了近 2000 元的配件成本；

过流保护避免损失：一次测试中，某台电机绕组短路导致电流突然飙升至 35A（超 30A 量程），PKC8030L 立即触发红灯报警并切断回路，避免了示波器和电机控制器被烧坏，“这一下就省了上万元的维修费”。

目前，该厂商已将 PKC8030L 定为伺服电机测试的 “标准配置”，后续新研发的 2kW、3kW 电机测试，也全部采用该探头。

如果您也在中小型电机、变频器等设备的动态电流测试中，遇到量程不匹配、高频失真、干扰大等问题，不妨参考这个案例 ——PKC8030L 的双量程、宽带宽、强抗干扰设计，或许能帮您快速突破测试瓶颈。
