磁通门高精度电流互感器CTA200核心用途与全场景应用解析

一、CTA200 核心硬件能力，决定多元应用基础

CTA200 是 CTA 磁通门互感器系列中中等量程主力型号，先天性能适配绝大多数大功率中小设备测试需求，是其多场景落地的底层支撑：

全交直流兼容测量：可同步捕捉直流稳态电流、高频交流纹波、瞬时脉冲大电流，无直流零点偏移问题，解决普通互感器无法精准测直流的痛点；

超高计量精度：DC / 工频测量精度达 0.03%，线性度优异、温漂极低，满足计量级校准、能效检测严苛误差要求；

宽频动态响应：500kHz 带宽，完整还原开关电源、逆变器 SiC 器件高频开关电流波形，适配示波器波形观测；

安全与安装适配：26mm 开孔可穿过粗功率线缆，基础绝缘 2000V、强化绝缘 600V，脉冲短时可承受 1000A 过载，9 针 D-Sub 标准接口可直连示波器、功率分析仪、数据采集卡；

强抗干扰低噪声：磁通门磁屏蔽结构，抵御外部磁场干扰，小纹波、弱电流信号也能清晰采集。

依托以上特性，CTA200 不再局限单一电流读取，而是承担波形观测、能效计量、标准源校准、设备故障诊断、产品可靠性验证五大核心工作。

二、CTA200 细分行业核心用途

（一）新能源汽车与车载动力研发测试

这是 CTA200 用量最大的应用领域，覆盖整车与三电实验室研发：

车载 OBC 车载充电机测试：监测充电机交直流输入输出电流，分析充电纹波、转换效率，标定不同工况能耗曲线；

DC-DC 高低压转换器检测：捕捉 SiC 功率管高频开关电流，分析损耗、发热，优化电路拓扑；

驱动电机控制器标定：测量电机三相大功率交变电流，观测启动、加速、制动瞬时脉冲电流，验证控制器过载保护逻辑；

动力电池 PACK 充放电测试：200A 量程完美匹配中小容量电池包循环充放电试验，精准记录直流充放电电流，计算电池容量、循环损耗；

车载逆变器、电动空压机、热管理设备性能验证，为整车能耗标定提供精准电流数据支撑。

（二）电源与电力电子实验室研发

开关电源、逆变器、变压器厂商研发平台标配配件：

大功率开关电源、线性电源性能测试：输出电流纹波、负载瞬态电流采集，对比不同拓扑方案效率；

光伏、储能逆变器研发：直流侧输入、交流并网电流同步测量，分析谐波畸变、并网稳定性；

电子镇流器、变频驱动器、工业变频器测试，捕捉高频交变电流波形，用于示波器波形分析；

功率器件（IGBT、SiC MOSFET）动态特性测试：精准采集开通、关断瞬时尖峰电流，评估器件损耗与可靠性；

不间断电源 UPS、工业直流稳压电源出厂老化检测，批量验证设备满载、半载电流稳定性。

（三）计量校准实验室：标准电流反馈与标定设备

CTA200 的 0.03% 计量级精度，使其成为计量院、第三方检测机构标准工装：

电流标准源配套反馈单元：作为高精度电流闭环采集模块，实时修正标准源输出误差，提升源机稳定度；

电能表、功率分析仪、分流器校准工装：提供可溯源标准电流，校验各类电测设备测量偏差；

能耗检测实验室能效标定：家电、工业设备能效测试中，精准采集工作电流，计算整机功率因数、电能损耗，出具合规检测报告；

计量设备年度精度复检，保障实验室测量数据符合国标计量规范。

（四）工业传动与工控设备测试

面向工业自动化、轨道交通装备研发：

伺服驱动器、大功率步进电机驱动电流检测，分析高速启停瞬时电流冲击；

工业机器人动力单元、工程机械控制器性能验证；

机车辅助电源、航空机载电源交直流电流监测，完成高低温、振动环境可靠性试验；

变频家电（空调、热泵）整机性能测试，采集压缩机工作电流，优化变频控制算法。

（五）医疗精密电子设备检测

医疗设备对电流稳定性、测量噪声要求极高，CTA200 低噪声特性适配医用器械研发：

医用高频手术设备、呼吸机电源模块电流监测；

影像设备（CT、DR）内部高压电源、驱动模块稳态电流采集；

便携式医用监护设备、透析机电源可靠性验证，避免电流噪声干扰医疗信号采集。

（六）高校实验室教学与课题研究

电力电子、新能源、自动化专业实验室通用测试设备：

电力电子课程实验：整流、逆变、Buck/Boost 电路交直流电流波形观测；

第三代半导体 SiC/GaN 材料课题研究，采集高频开关瞬态电流数据；

储能电池、小型新能源发电装置科研试验，长期记录充放电直流电流；

电磁兼容 EMC 预测试配套，分析设备工作电流谐波、传导干扰源头。

三、CTA200 工程层面核心实用功能用途

抛开行业分类，从测试工作流程来看，CTA200 承担四大核心工作职能：

实时电流波形可视化观测搭配示波器使用，完整还原直流稳态、500kHz 以内高频交流、毫秒级脉冲大电流波形，直观观测纹波、电流尖峰、瞬时冲击，快速定位电路过流、振荡、器件发热等设计缺陷，是硬件调试核心工具。

高精度能耗与功率计算配合功率分析仪，同步采集电流、电压信号，精准计算设备实时功率、转换效率、电能损耗、功率因数，支撑能效优化、节能方案设计与国标能效认证。

设备可靠性与老化试验监测在长期老化、高低温、湿热环境试验中持续采集电流数据，监测设备长时间工作下电流漂移、过载异常，提前发现电源、功率模块老化故障隐患。

计量级标准溯源校准相比普通电流探头，CTA200 具备可溯源高精度指标，可作为中间标准传递装置，完成探头、分流器、功率计等次级测量设备的精度校准工作。

四、CTA200 选型适配逻辑：为什么选择它而非更大 / 小量程互感器

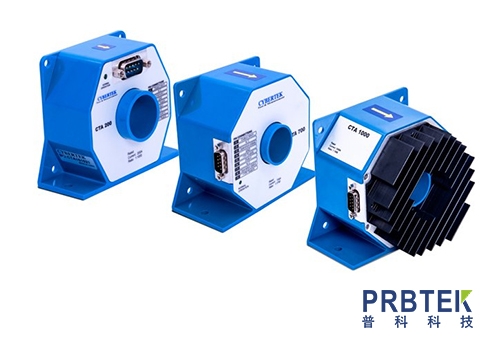

CTA 系列包含 CTA60、CTA200、CTA400、CTA1000 等型号，CTA200 是中小大功率测试的平衡选择：

对比 CTA60（60A）：200A 连续量程覆盖车载充电机、中小逆变器等大功率设备，脉冲耐受 1000A，应对瞬时电流冲击余量更大；

对比 CTA400/1000：同等精度下体积更小、带宽更高（500kHz），高频波形还原能力更强，26mm 开孔适配绝大多数线缆，性价比更高；

兼顾实验室研发、产线批量检测、计量校准多场景，无需更换设备即可覆盖从几十安到 200 安连续电流测试需求，通用性极强。

结语

CTA200 高精度磁通门电流互感器，早已不只是简单的 “电流读取配件”，而是电力电子全产业链研发、检测、计量环节不可或缺的核心测量单元。依托磁通门技术带来的交直流通用、超高精度、宽频低噪优势，它串联起新能源汽车、光伏储能、工业电源、医疗电子、高校科研、计量校准六大核心赛道，为电路优化、能效提升、产品合规、计量溯源提供精准可靠的电流数据支撑。随着第三代半导体、新能源产业持续发展，对大功率高频交直流精准测量需求持续提升，CTA200 将持续成为实验室与产线标准化测试首选设备。
