如何根据被测信号选择合适的示波器差分探头

在电子测量领域，示波器是捕捉信号特征、排查电路故障的核心工具，而探头作为示波器与被测电路的“桥梁”，其选型直接决定测量结果的准确性与可靠性。差分探头凭借“抑制共模噪声、捕捉差模信号”的独特优势，广泛应用于开关电源、高速数字总线、电机驱动、汽车电子等场景，但面对不同幅值、频率、噪声环境的被测信号，如何精准匹配差分探头，成为很多工程师面临的难题。本文将从被测信号的核心特征出发，结合差分探头的关键参数与类型，拆解选型逻辑，帮助工程师快速选出适配的示波器差分探头。

一、先明确核心前提：为什么需要差分探头？

在选择差分探头前，首先要区分被测信号类型——单端信号与差分信号，这是决定是否需要使用差分探头的关键。单端信号以地为参考点，测量的是信号与地之间的电位差，可使用普通单端探头；而差分信号没有固定参考点，测量的是两个信号端之间的电位差（Vdiff = V+ - V-），且常伴随较强的共模噪声（如电源噪声、地弹干扰），此时单端探头无法有效抑制噪声，甚至会因地环路问题导致测量失真。

差分探头通过内部对称的差分放大器，提取两个测试点的差模信号（有效信号），同时抑制共模信号（干扰信号），其核心优势的共模抑制比（CMRR）可将空间辐射、地回路噪声等干扰衰减千倍以上，尤其适合浮地测量、高压测量和强干扰环境下的信号捕捉，这也是其在工业电子、高速数字领域不可或缺的原因。

二、选型核心逻辑：以被测信号特征为导向

选择差分探头的核心原则的“信号适配”——让探头的关键参数与被测信号的核心特征精准匹配，避免“性能不足导致失真”或“过度选型造成成本浪费”。以下从被测信号的5个核心特征出发，结合差分探头的对应参数，逐一拆解选型要点。

（一）根据信号幅值，匹配探头的电压范围与衰减比

被测信号的幅值（包括峰值、有效值及瞬态过压）是选型的首要指标，直接决定探头的电压耐受能力和衰减比选择，若探头电压范围不足，不仅会导致测量失真，还可能损坏探头或示波器。

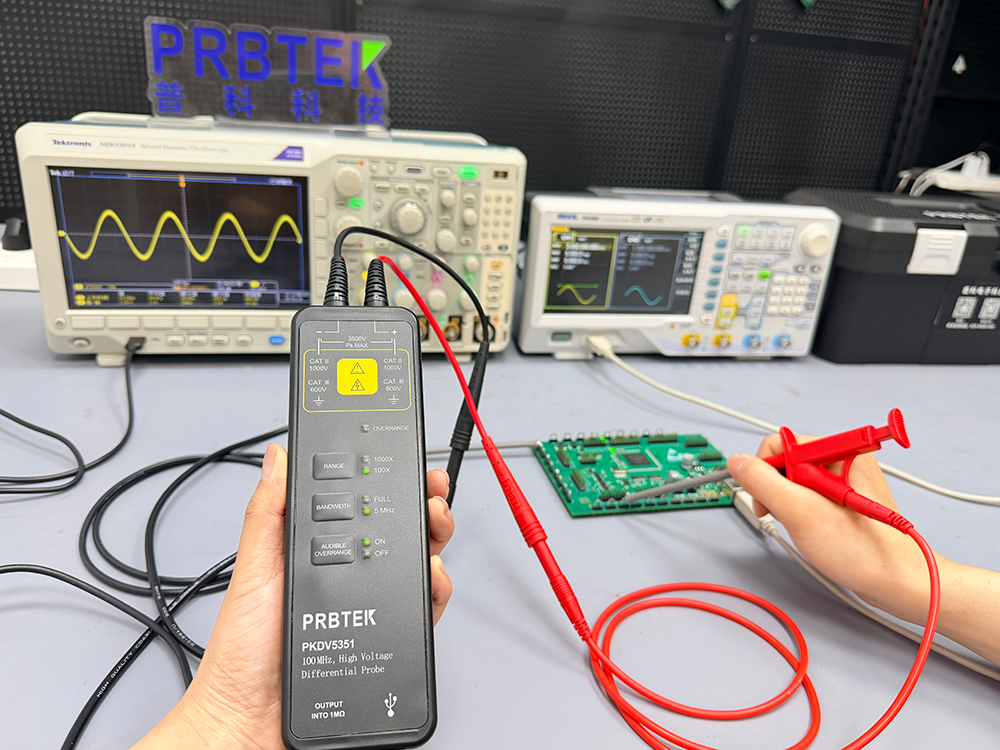

1. 信号幅值分类与探头适配：被测信号幅值差异较大，需对应不同类型的差分探头。例如，测量mV级微小差分信号（如高速总线的信号抖动），需选择低衰减、高灵敏度的有源差分探头；测量数十V的常规差分信号（如普通数字总线），可选择常规有源差分探头；测量数千V至数十kV的高压信号（如开关电源母线、三相电力系统），则必须选择具备安全隔离设计的高压差分探头，这类探头通常带宽较低（一般<100MHz），但耐压等级可达±数千V至±数十kV，且符合CAT I/II/III/IV安全等级要求，保障测量安全。

2. 衰减比的选择技巧：差分探头常见衰减比为1:1、10:1、100:1，衰减比直接影响测量范围和灵敏度。衰减比越大，可测量的电压范围越大，但灵敏度越低；反之，衰减比越小，灵敏度越高，测量范围越小。实操中，需结合信号幅值和示波器输入范围合理选择：例如，220V交流信号测量，推荐选择100:1衰减比，将信号衰减后转换为2.2V，完美匹配示波器常规输入范围；测量mV级微小信号，优先选择1:1衰减比，最大限度保留信号细节，避免衰减导致的失真。

需特别注意：探头的电压额定值必须覆盖信号的最大幅值及可能出现的瞬态过压，例如380V三相系统测量，需选择≥2kV峰值的差分探头，防止瞬态电压损坏设备。

（二）根据信号频率，匹配探头的带宽与上升时间

信号的频率（或上升时间）决定探头的带宽需求，带宽是探头能够准确传输信号的最高频率，超过带宽上限，信号会出现衰减、失真，无法真实反映被测信号的波形特征。

1. 带宽的匹配原则：行业通用经验法则为“探头带宽≥3×被测信号的最高频率分量”，若用于数字信号的一致性测试（如眼图测试），则需满足“探头带宽≥5×信号时钟频率”。例如，测量100MHz时钟信号，需选择≥300MHz带宽的探头；测量1GHz高速数字信号，需选择≥3GHz的有源差分探头；测量50Hz工频信号（如电网电压），选择≥1MHz带宽的探头即可满足需求。

2. 上升时间的补充考量：对于具有快速上升/下降时间的信号（如开关电源的脉冲信号、高速总线的跳变信号），仅匹配带宽不够，还需关注探头的上升时间。理想情况下，探头的上升时间应小于被测信号上升时间的1/3~1/5，否则会导致脉冲边沿模糊、抖动测量不准确。例如，被测信号上升时间为1ns，需选择上升时间≤0.3ns的差分探头，确保清晰捕捉信号的跳变细节。

不同类型差分探头的带宽差异较大：无源差分探头带宽通常<100MHz，适合低频差分信号；有源差分探头带宽可达6GHz甚至更高，适合高频、高速信号；高压差分探头带宽通常较低，适合低频高压场景。

（三）根据信号噪声环境，匹配探头的共模抑制比（CMRR）

被测信号所处的噪声环境，决定了探头的抗干扰能力需求，而共模抑制比（CMRR）是衡量差分探头抑制共模噪声能力的核心指标，单位为dB，数值越高，抗干扰能力越强。

1. CMRR的选型逻辑：CMRR并非固定值，会随频率变化而衰减，低频时CMRR较高，高频时会逐渐下降，因此选型时需关注“目标频率下的CMRR”，而非仅看标称最大值。例如，在工业强干扰环境（如变频器、大功率电机附近）测量差分信号，需选择高频段CMRR≥60dB的有源差分探头，可有效抑制传导干扰和辐射干扰；在普通实验室环境，测量噪声较小的差分信号，选择CMRR≥40dB的无源差分探头即可。

2. 典型场景适配：高速数字总线（如PCIe、USB、HDMI）、开关电源纹波测量等场景，共模噪声较强，需优先选择高CMRR的有源差分探头；而低频模拟信号测量，噪声干扰较小，可选择普通差分探头，降低成本。

（四）根据信号类型，匹配探头的类型与连接方式

被测信号的类型（模拟/数字、高速/低速、高压/低压），决定了差分探头的类型选择；同时，被测点的物理可访问性、空间限制，决定了探头的连接方式。

1. 差分探头类型分类与场景适配：

无源差分探头：无需供电，结构简单、成本低，带宽<100MHz，CMRR为40-60dB，适合低频、低压差分信号，如普通模拟电路的差分信号测量。

有源差分探头：需要供电，带宽可达6GHz，CMRR>60dB（高频段），输入电压通常为±数十V，灵敏度高，适合高频、高速、低噪声要求的场景，如高速数字总线、电机驱动信号、微小差分信号测量。

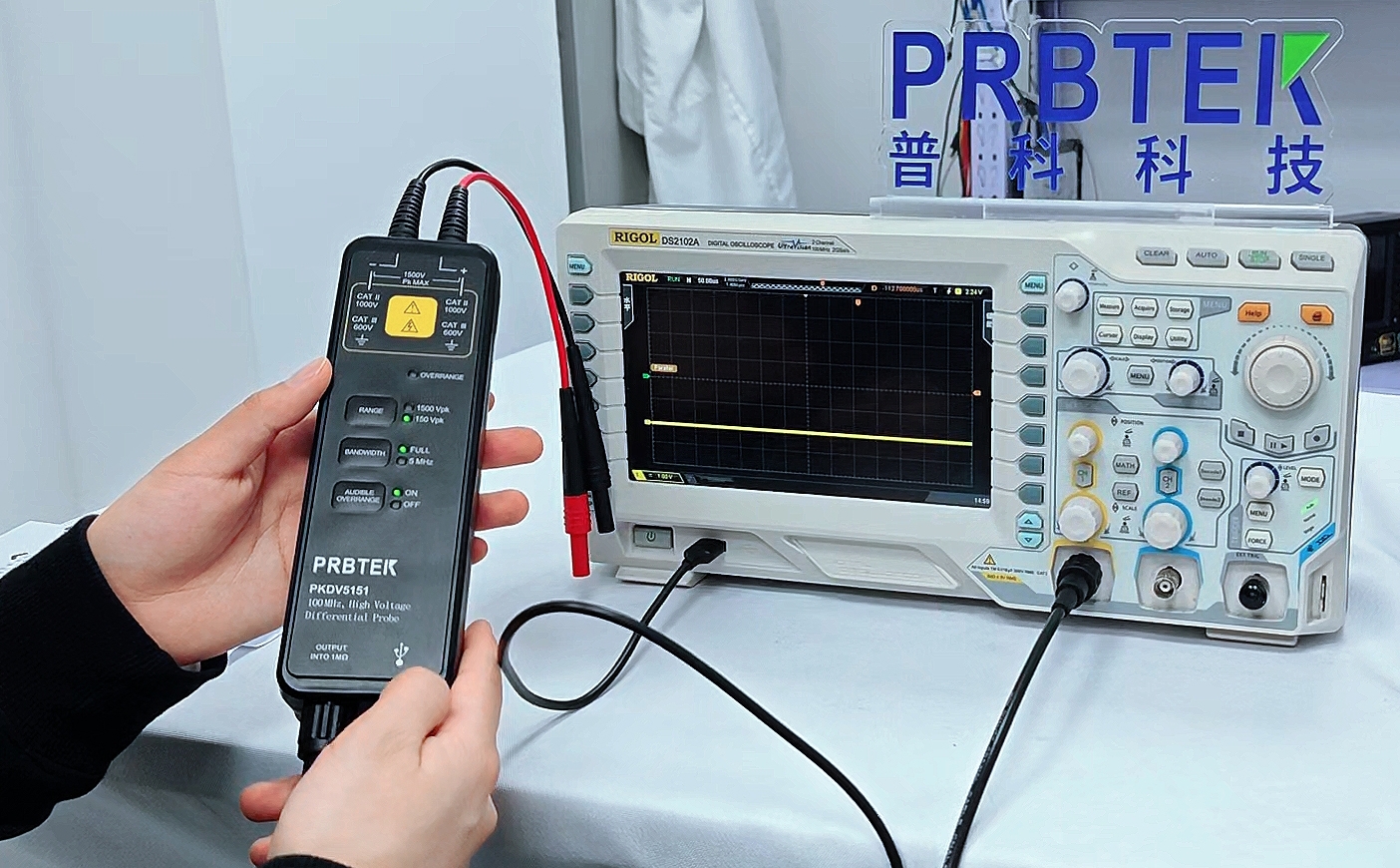

高压差分探头：具备安全隔离设计，耐压等级高（±数千V至±数十kV），带宽通常<100MHz，适合高压差分信号测量，如开关电源母线、三相电力系统、雷击浪涌信号测量。

2. 连接方式的选择：需结合被测点的空间限制、访问难度选择合适的探头连接方式。例如，芯片引脚等狭小空间的测量，需选择小型化、可更换探头前端的有源差分探头；长期固定测量点，可选择焊接式探头；高频信号测量，优先选择SMA接口探头（高频性能好）；通用性场景，可选择BNC接口探头（兼容性强）。同时，连接时需保持探头正负端等长走线，避免长距离平行走线，减少干扰。

（五）根据测量精度要求，匹配探头的输入阻抗与负载效应

测量精度要求较高时，需关注探头的输入阻抗（电阻+电容），避免探头对待测电路产生负载效应，导致信号失真或电路工作点偏移。

1. 输入阻抗的适配原则：探头的输入阻抗应远高于被测电路的输出阻抗，通常要求输入电阻≥1MΩ，输入电容尽可能小（尤其是高频信号测量）。无源差分探头输入电容一般超过10pF，有源差分探头输入电容通常约为1pF，因此高频、高精度测量优先选择有源差分探头，可最大限度降低负载效应。

2. 负载效应的规避技巧：对于高阻抗、低驱动能力的被测电路，需选择高输入阻抗、低输入电容的差分探头，同时缩短探头引线长度，避免引线引入额外的电容和电感，导致信号振铃、上升时间延长（tr_probed = √(tr_signal² + tr_probe²)）。

三、常见场景选型实例，快速套用

结合上述选型逻辑，针对不同行业的典型被测信号，给出具体的探头选型方案，帮助工程师快速落地应用：

（一）高速数字总线测量（如PCIe、USB4、LVDS）

被测信号特征：高频（时钟频率1GHz以上）、高速（上升时间ns级）、微小幅值（mV级）、共模噪声强。选型建议：选择带宽≥5×时钟频率的有源差分探头，CMRR≥60dB（高频段），输入电容≤1pF，衰减比1:1或10:1，优先选择小型化、可更换探头前端的型号，如泰克P7516（16GHz带宽）、安捷伦N2819A（13GHz带宽），适合眼图、抖动等信号完整性分析。

（二）开关电源测量（如母线电压、栅极驱动信号）

被测信号特征：高压（母线电压数百V至数千V）、高频脉冲（开关频率数十kHz至MHz）、纹波信号（mV级）、强干扰。选型建议：母线电压测量选择高压差分探头（耐压≥2×母线峰值电压，带宽≥10MHz）；栅极驱动信号测量选择有源差分探头（带宽≥100MHz，CMRR≥60dB，输入电压±20V左右），如罗德与施瓦茨RT-ZHD高压差分探头（200MHz带宽，高CMRR）。

（三）三相电力系统测量（如380V线电压、PWM波形）

被测信号特征：高压（线电压380V，峰值约537V）、低频（50Hz基波）、强电磁干扰。选型建议：选择高压差分探头（耐压≥2kV峰值，带宽≥1MHz，符合CAT III安全等级），衰减比100:1，配合示波器FFT功能，可实现谐波分析、暂态电压监测，如适合工业电力场景的高压差分探头，支持三相信号同步测量。

（四）汽车电子测量（如CAN/FlexRay总线、BMS通信信号）

被测信号特征：中低频（总线速率数Mbps）、差分幅值数百mV、强电磁干扰（发动机、变频器附近）。选型建议：选择有源差分探头（带宽≥100MHz，CMRR≥60dB），输入阻抗≥1MΩ，适配汽车电子的恶劣环境，部分专用型号可直接匹配CAN FD总线的眼图模板测试，提升测试效率。

四、选型误区与注意事项

（一）常见选型误区

误区1：盲目追求高带宽、高CMRR，忽略信号实际需求。例如，测量50Hz工频信号，选择1GHz带宽的有源差分探头，属于过度选型，不仅增加成本，还可能因探头输入电容过大影响测量精度。

误区2：只关注探头标称参数，忽略实际应用环境。例如，在高压场景中，仅看探头的电压范围，忽略安全隔离等级，可能导致测量安全隐患；在高频场景中，忽略CMRR的频率特性，导致噪声抑制效果不佳。

误区3：混淆差分探头与单端探头的应用场景。例如，用单端探头测量浮地差分信号，会因地环路问题导致信号失真，甚至损坏设备。

（二）使用注意事项

测量前需进行校准：使用示波器标准信号源（如1kHz/3.3V），调整探头补偿电容，使方波无过冲畸变；定期进行第三方校准（每6-12个月），确保衰减精度和CMRR指标合格。

高压测量需注意安全：操作人员需佩戴绝缘手套、绝缘鞋，使用带绝缘护套的测试夹；禁止带电插拔测试线，防止电弧损伤；探头外壳破损或线缆老化立即停用。

优化连接方式：使用差分线缆或双绞线，保持正负端等长连接，缩短引线长度，避免引线引入额外干扰；测量时确保示波器接地电阻≤4Ω，减少地环路干扰。

五、总结

示波器差分探头的选型，核心是“以被测信号为核心，匹配探头关键参数”——先明确被测信号的幅值、频率、噪声环境、类型及测量精度要求，再对应选择探头的类型、电压范围、带宽、CMRR、输入阻抗等参数，同时结合应用场景和安全要求，避免过度选型或选型不足。

随着电子技术的发展，差分探头正朝着智能化、高性价比、场景化方向演进，如内置Wi-Fi模块实现数据上云、与示波器深度集成实现即插即用等。工程师在选型时，无需盲目追求高端型号，只需立足被测信号的实际需求，兼顾精度、安全与成本，就能选出最适合的差分探头，让测量结果更真实、更可靠，为电路调试和故障排查提供有力支撑。
