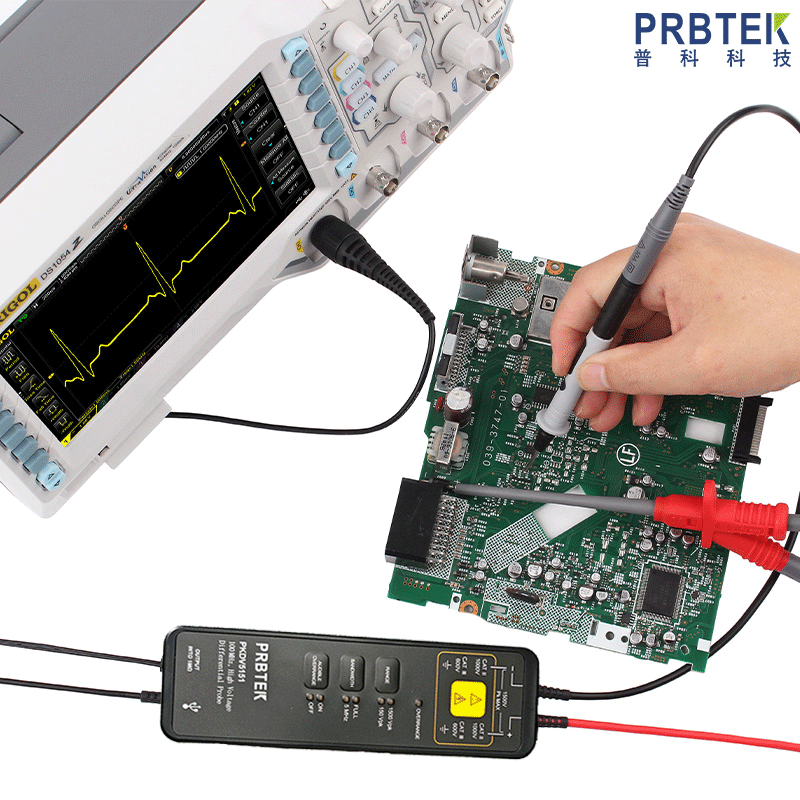

差分探头捕获三相波形的完整操作指南​

在工业电力检测、电机驱动调试、变频器维护等场景中，三相波形的精准测量是判断设备运行状态、排查故障的关键环节。普通单端探头因无法有效抑制共模干扰、难以测量相线间压差，在三相系统检测中存在明显局限，而差分探头凭借高共模抑制比（CMRR）、宽电压测量范围的优势，成为三相波形捕获的理想工具。本文将系统讲解差分探头抓取三相波形的原理、操作流程及关键技术要点。

一、核心概念解析：奠定操作基础

1.1 差分探头的核心特性

差分探头通过同时采集两个测量点的电压信号，计算两者差值实现测量，其核心优势体现在：

共模抑制能力：能有效滤除电源线、空间辐射等共模干扰（CMRR 通常≥60dB，高端型号可达 80dB 以上），确保波形纯净度；

压差测量能力：直接测量三相系统中线电压（如 L1-L2、L2-L3）或相电压（如 L1-N），无需依赖参考地；

宽电压适配：通过衰减比（如 10:1、100:1、1000:1）切换，可覆盖 0-10kV 甚至更高电压范围，满足低压 380V、高压 10kV 等不同场景。

1.2 三相波形的关键参数

工业三相系统中，波形需关注三大核心特征：

电压关系：线电压（相线间）是相电压（相线 - 零线）的√3 倍（如 380V 线电压对应 220V 相电压）；

相位差：正常三相波形（L1、L2、L3）彼此相位差为 120°，呈对称分布；

波形类型：工频供电系统为标准正弦波，变频器输出为 PWM 调制波，需根据波形类型选择适配带宽的探头。

二、操作前准备：工具与安全双重保障

2.1 工具清单与选型标准

2.2 设备检查与校准

探头校准：连接示波器校准信号源（通常为 1kHz、3V 方波），调整探头 “补偿电容”，确保方波上升沿无过冲或欠冲，同时验证衰减比（如 100:1 探头输入 3V，示波器显示 300V）；

绝缘检测：检查探头表笔绝缘层是否破损，用万用表测量探头表笔与地线间绝缘电阻（应≥100MΩ）；

示波器设置：开启示波器 “接地检测” 功能，确保设备接地电阻≤4Ω，避免地环流干扰。

三、分步操作流程：从接线到波形捕获

3.1 三相系统接线方法（核心步骤）

根据三相系统类型（三线 / 四线）选择接线方式，接线前必须断电，通电前需用万用表确认接线无误：

（1）三相四线制（含零线 N，如市电供电）

测量目标：相电压（L1-N、L2-N、L3-N）

接线步骤：

将 3 个差分探头的 “正输入端（+）” 分别接 L1、L2、L3；

3 个探头的 “负输入端（-）” 共同接零线 N；

所有探头的 “地线（GND）” 接系统接地端（PE），避免悬浮接地；

示波器通道 1、2、3 分别对应 L1-N、L2-N、L3-N 波形。

（2）三相三线制（无零线，如电机驱动）

测量目标：线电压（L1-L2、L2-L3、L3-L1）

接线步骤：

探头 1：+ 接 L1，- 接 L2（测 L1-L2 线电压）；

探头 2：+ 接 L2，- 接 L3（测 L2-L3 线电压）；

探头 3：+ 接 L3，- 接 L1（测 L3-L1 线电压）；

探头地线接系统接地端，确保 3 个探头地线共点连接。

3.2 示波器参数设置（精准捕获关键）

通道配置：

开启 3 个通道，每个通道设置与探头匹配的衰减比（如探头 100:1，示波器通道衰减比设为 100:1）；

电压档位：根据预估电压设置（如 380V 线电压，衰减 100:1 后显示 3.8V，档位选 5V/div）。

触发设置：

触发源：选择其中一相（如 L1）作为触发源，确保三相波形同步；

触发类型：正弦波选 “边沿触发”，PWM 波选 “脉冲触发”；

触发电平：调至信号幅值的 1/3（如 380V 线电压触发电平设为 120V），避免误触发。

时基与采样率：

工频 50Hz 波形：时基选 20ms/div（单周期 20ms，一屏显示 2-3 个周期）；

变频器 PWM 波（开关频率 10kHz）：时基选 100μs/div，采样率设为 10MSa/s（满足奈奎斯特准则）。

3.3 波形捕获与调整

通电后启动示波器 “单次捕获” 或 “连续捕获”，观察波形稳定性；

若波形漂移，微调触发电平或增加 “触发释抑时间”（如工频设 10ms）；

调整 “相位延迟”：以触发相（L1）为基准，确保 L2、L3 波形与 L1 的相位差分别为 120°、240°；

放大关键区域：对波形峰值、过零点处进行局部放大（如放大至 1V/div），便于后续参数测量。

四、波形分析要点：判断系统运行状态

4.1 关键参数测量

通过示波器 “测量功能” 提取以下参数，与标准值对比：

幅值验证：线电压幅值应为标称值的 1.414 倍（如 380V 线电压峰值≈537V），相电压峰值≈311V（220V 相电压）；

相位差检测：L1-L2、L2-L3 相位差应在 120°±5° 范围内，超出则可能存在负载不平衡；

频率与畸变率：工频波形频率应为 50Hz±0.5Hz，总谐波畸变率（THD）≤5%（通过 FFT 功能分析）。

4.2 异常波形判断

五、安全与精度控制要点

5.1 安全操作红线

高压场景（≥1kV）必须佩戴绝缘手套、站在绝缘垫上操作，禁止单手接触探头表笔；

接线时需断开系统总电源，挂 “禁止合闸” 标识，通电前用验电器确认无电；

禁止用差分探头测量超过其额定电压的信号（如 1000:1 探头最大测 10kV），避免探头烧毁。

5.2 精度提升技巧

探头地线尽量短（≤10cm），避免形成 “地环路” 引入干扰；

测量 PWM 波时，选择 “低电容探头”（输入电容≤10pF），减少对信号的负载影响；

定期（每 6 个月）送计量机构校准探头和示波器，确保衰减比、相位误差在允许范围。

六、常见问题排查

结语

差分探头捕获三相波形是一项兼具技术精度与安全要求的操作，核心在于 “正确选型 - 规范接线 - 精准设置 - 安全防护” 四步闭环。在实际应用中，需根据三相系统类型（工频 / 变频、三线 / 四线）灵活调整接线与参数，同时始终将安全操作放在首位。掌握本文所述方法，可有效提升三相波形测量的准确性，为设备调试、故障排查提供可靠的数据支撑。
