电缆组件相位一致性的意义

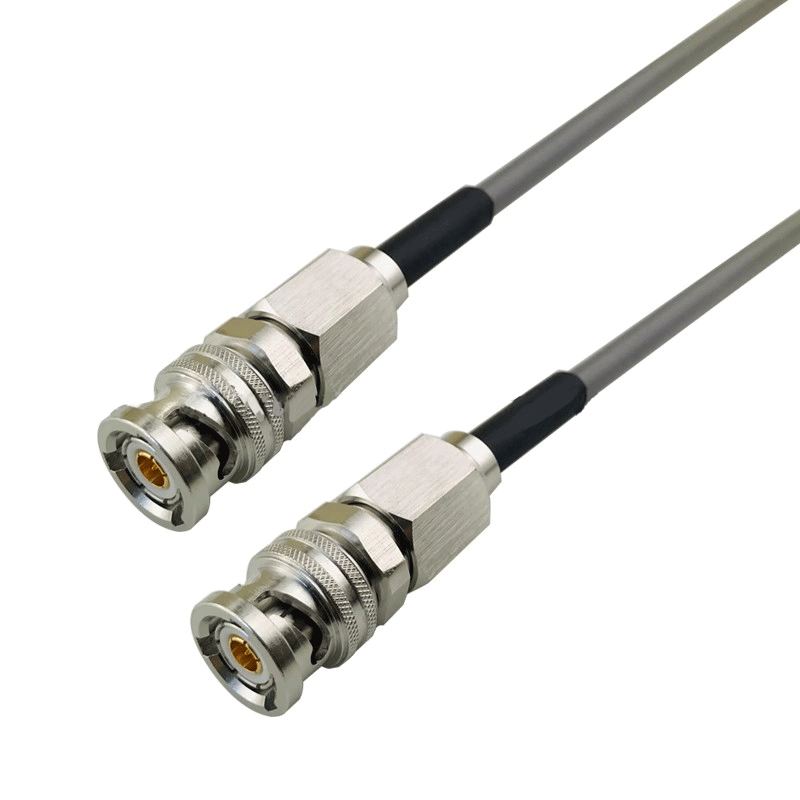

一、本质解析：相位一致性的技术定义与核心指标

相位一致性指多通道电缆组件中，各通道在相同频率、相同输入信号条件下，输出信号相位差的稳定性与一致性程度，通常以 “相位偏差”（单通道相位波动）和 “通道间相位差”（多通道相位差异）两个指标衡量，单位为 “度（°）” 或 “皮秒（ps）”，二者换算关系为：1° 相位差≈1/(360×f) 秒（f 为信号频率）。

例如，在 10GHz 高频场景中，1° 相位差对应约 27.8ps 时间差，而高速数字信号（如 112Gbps PAM4）的单位符号周期仅约 8.9ps，此时哪怕 0.3° 的相位偏差，就可能导致信号采样错误。因此，相位一致性的核心价值在于：通过控制多通道信号的时间同步误差，确保信号在接收端的 “同频同相” 协同，避免因相位偏移引发的信号失真、时序错乱或功能失效。

二、关键影响：相位不一致对系统的三重危害

相位一致性的偏差会从信号完整性、系统性能到功能安全三个层面产生连锁影响，尤其在高频、多通道协同场景中，危害被显著放大：

1. 信号完整性破坏：从 “清晰传输” 到 “失真失效”

• 幅度衰减与相位失真叠加：相位不一致常伴随阻抗不匹配、介质损耗不均衡（如电缆绝缘层厚度偏差），导致信号在传输中出现 “相位抖动”（Phase Jitter），例如在相控阵雷达的多通道天线中，1° 的相位偏差会导致天线波束指向偏移 0.5° 以上，严重时甚至无法锁定目标；

• 高速数字信号时序错乱：在 112Gbps 高速串行总线（如 PCIe 6.0）中，多通道信号需满足 “±5ps” 的相位一致性要求，若某通道相位偏移 10ps，会导致接收端采样时钟与信号边沿错位，误码率（BER）从 10⁻¹²（合格值）飙升至 10⁻⁶，直接触发系统降速或中断。

2. 系统性能降级：从 “精准协同” 到 “效率损耗”

• 多通道设备精度下降：在高速示波器的差分探头中，若两根电缆的相位差超过 5°（1GHz 时约 13.9ps），会导致差分信号的共模噪声抑制比（CMRR）从 60dB 降至 40dB，测量误差扩大 10 倍；

• 功率损耗与能耗增加：在射频功率放大器的多通道馈电系统中，相位不一致会导致各通道输出功率无法叠加（理想状态下 N 通道功率叠加为 N² 倍），若相位差达 30°，功率叠加效率从 100% 降至 75%，额外产生 25% 的热能损耗。

3. 功能安全风险：从 “稳定运行” 到 “故障隐患”

• 工业控制与汽车电子失效：在自动驾驶的激光雷达系统中，多通道激光信号需通过电缆组件同步传输，若相位偏差导致信号延迟超过 100ps，会使雷达测距误差从 ±5cm 扩大至 ±30cm，可能引发碰撞风险；

• 航空航天任务中断：卫星通信的相控阵天线中，电缆组件相位一致性若随温度变化超过 2°（-55℃至 85℃温区），会导致通信链路信噪比（SNR）下降 10dB，直接影响数据传输速率与链路稳定性，极端时可能导致任务失败。

三、核心应用：高相位一致性需求的四大关键领域

不同场景对相位一致性的要求差异显著，高频、多通道协同、高精度控制的场景，通常需要严苛的相位一致性指标（≤1°@目标频率），具体集中在以下领域：

1. 射频与微波通信：相控阵雷达、卫星通信

• 相控阵雷达：多通道天线单元需通过电缆组件实现 “±0.5°” 的相位一致性（X 波段，10GHz），以确保波束快速扫描（扫描速度达 100°/ 秒）且指向精度≤0.1°；例如我国某型舰载相控阵雷达，采用低损耗 PTFE 绝缘电缆与精密相位补偿技术，将通道间相位差控制在 0.3° 以内，实现对 300 公里外目标的稳定跟踪；

• 卫星通信：星地通信的 Ka 波段（20-30GHz）电缆组件，需在 - 65℃至 125℃温区保持 “±1°” 相位一致性，避免温度导致的相位漂移影响信号解调，国内航天企业通过 “介质材料配方优化 + 金属屏蔽层热补偿结构”，将温漂系数从 50ppm/℃降至 15ppm/℃。

2. 高速数字互连：数据中心、高端测试仪器

• 数据中心 400G/800G 互连：QSFP-DD/OSFP 封装的高速电缆组件（AOC/DAC），需满足 “±5ps” 通道间相位差（对应 112Gbps PAM4 信号），华为、中际旭创等企业通过 “高精度阻抗控制 + 差分对相位匹配工艺”，将相位偏差控制在 ±3ps 以内，支撑 “东数西算” 工程的超大规模数据传输；

• 高速示波器 / 信号发生器：测试仪器的探头电缆组件，需在 1GHz 频率下保持 “±0.2°” 相位一致性，泰克、是德科技采用 “无氧铜导体 + 低损耗聚乙烯绝缘”，配合激光相位校准技术，确保测量误差≤0.1%。

3. 工业与汽车电子：自动驾驶、精密控制

• 自动驾驶激光雷达：多线激光雷达的信号传输电缆，需实现 “±10ps” 相位一致性（对应激光脉冲宽度 50ps），禾赛、速腾聚创通过 “屏蔽双绞线对称设计 + 相位补偿电容”，将测距误差控制在 ±10cm 以内；

• 工业机器人伺服系统：伺服电机的编码器信号电缆，需在 1MHz 频率下保持 “±2°” 相位一致性，避免电机转速波动超过 0.1%，ABB、发那科采用 “镀银铜导体 + 耐弯曲聚氨酯护套”，同时优化电缆绞合节距，确保长期弯曲后相位偏差≤1°。

4. 航空航天与国防：机载设备、武器系统

• 机载雷达与导航系统：战斗机的火控雷达电缆组件，需在 - 55℃至 150℃温区、1000G 振动环境下保持 “±0.8°” 相位一致性，国内军工企业通过 “金属软管铠装 + 耐高温聚酰亚胺绝缘”，实现振动后的相位漂移≤0.3°；

• 精确制导武器：导弹的惯性导航系统（INS）与制导信号电缆，需满足 “±0.1°” 超高相位一致性（Ku 波段，15GHz），确保制导精度达米级，通过 “超精密机械加工 + 真空相位校准” 技术，可实现该级别的相位控制。

四、优化方向：提升相位一致性的四大核心技术

相位一致性的控制需贯穿电缆组件 “设计 - 材料 - 制造 - 测试” 全流程，核心优化技术集中在以下四个方面：

1. 结构设计：对称布局与相位补偿

• 差分对对称设计：采用 “等长度、等阻抗、等间距” 的差分对绞合结构，例如高速电缆的绞合节距控制在 5-10mm，确保两根导线的寄生参数（电容、电感）完全一致，减少因结构不对称导致的相位偏差；

• 相位补偿结构：在多通道电缆中加入 “可调节相位器”（如微带线相位补偿段），通过改变某通道的物理长度（精度 ±0.1mm），实现通道间相位差校准，例如相控阵雷达电缆组件中，每通道均预留 5-10mm 的相位补偿余量，可通过激光切割微调长度。

2. 材料选择：低损耗与低温漂

• 导体材料：选用高纯度无氧铜（纯度≥99.99%）或镀银铜，降低导体电阻导致的相位损耗，例如射频电缆采用镀银铜导体（银层厚度≥5μm），可将高频相位衰减降低 20%；

• 绝缘介质：优先使用低介损、低温漂的材料，如 PTFE（介损因数≤0.0002）、改性聚乙烯（温漂系数≤20ppm/℃），避免温度变化导致介质常数波动，进而引发相位漂移，例如卫星电缆采用 PTFE 绝缘，在 - 65℃至 125℃温区的相位变化≤0.5°。

3. 制造工艺：精密控制与自动化生产

• 高精度裁切与压接：采用 CNC 激光裁切机（精度 ±0.01mm）控制电缆长度，避免因长度偏差导致的相位差（每 1mm 长度偏差对应约 3.3° 相位差 @1GHz）；压接环节使用伺服压接机，确保连接器与电缆的接触阻抗一致（偏差≤5mΩ），减少接触损耗引发的相位波动；

• 自动化组装与校准：引入 “机器视觉 + 相位实时监测” 的自动化产线，例如高速电缆组件生产中，每通道在组装过程中实时测量相位，通过算法自动调整补偿段长度，将相位一致性合格率从 85% 提升至 99%。

4. 测试验证：全场景精准检测

• 高频相位测试：使用矢量网络分析仪（VNA，如 Keysight N5249B）在目标频率范围内（如 100MHz-40GHz）测量各通道的相位响应，计算通道间相位差，确保在全频段内满足指标要求；

• 环境适应性测试：通过高低温箱（-65℃至 150℃）、振动台（10-2000Hz，50G）模拟实际应用环境，持续监测相位变化，验证电缆组件在极端环境下的相位稳定性，例如工业电缆需通过 1000 次高低温循环（-40℃至 85℃）后，相位偏差仍≤1°。

结语：相位一致性 —— 多通道系统同步的 “隐形生命线”

在电子系统向 “高频化、高速化、多通道化” 演进的过程中，相位一致性已从 “次要性能指标” 升级为 “核心功能保障”。无论是支撑国家重大工程的相控阵雷达、卫星通信，还是赋能数字经济的数据中心、自动驾驶，电缆组件的相位一致性都直接决定了系统的精度、效率与安全。未来，随着 6G、量子通信、工业 4.0 等技术的发展，对相位一致性的要求将进一步提升（如亚皮秒级时间同步），推动材料、工艺、测试技术的持续创新，为高端电子系统的稳定运行筑牢 “隐形生命线”。
