示波器测电流:正、负峰值之差≠电流大小​

在使用示波器分析电流信号时，不少人会误以为 “电流大小等于正、负峰值之差”，但这一认知存在明显偏差 —— 示波器显示的正、负峰值之差是电流信号的峰峰值，它仅反映信号波动范围，而非实际电流的 “大小”。要厘清这一概念，需从示波器测电流的原理、电流参数的定义两方面逐步拆解。

首先，需明确示波器的 “本职” 与电流测量的前提。示波器核心功能是显示电压信号的波形，无法直接测量电流。若要测电流，需借助 “电流探头” 或 “取样电阻” 将电流信号转换为电压信号（遵循欧姆定律 U=IR），再通过电压波形反推电流波形。也就是说，示波器屏幕上的 “电流波形”，本质是由转换后的电压波形推导而来，其参数定义需与电流的物理特性结合分析。

其次，关键在于区分 “峰峰值” 与 “电流大小” 的不同含义。

正、负峰值之差：电流峰峰值（Ipp）

示波器上电流波形的 “正峰值”，是指波形最高点与 “零电流线”（基准线）的差值；“负峰值” 则是波形最低点与零电流线的差值（通常用负值表示）。两者之差（正峰值 - 负峰值）即为峰峰值（Ipp），例如正峰值为 2A、负峰值为 - 1A 时，峰峰值为 3A。但峰峰值仅描述了电流信号从最大正向值到最大反向值的 “波动范围”，像海浪的 “波峰到波谷的距离”，无法直接代表电流的实际 “强弱” 或 “大小”。

电流大小：需结合信号类型选对参数

“电流大小” 是一个统称，实际应用中需根据电流信号的类型（直流、交流、脉冲等）选择对应的表征参数，而非直接用峰峰值衡量：

直流电流：若电流无波动（如电池供电的稳定电流），波形是一条与零电流线平行的直线，此时 “电流大小” 就是直线对应的数值（如 5A），不存在正、负峰值，自然与峰峰值无关；

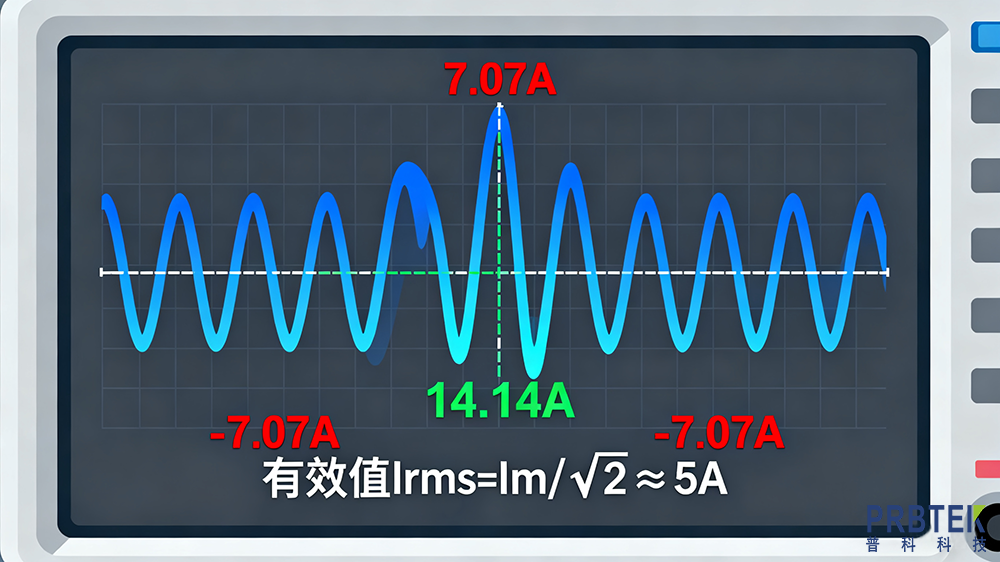

正弦交流电流：日常电路中常见的交流电流（如市电整流前的电流），波形为正弦波。其 “大小” 通常用有效值（Irms）表示（即等效直流电流的数值，如家用插座电流有效值为 10A），而有效值与峰值（Im）的关系是 Irms=Im/√2，与峰峰值（Ipp=2Im）无直接关联 —— 若峰峰值为 14.14A，峰值约 7.07A，有效值仅 5A，显然峰峰值远大于实际电流大小；

脉冲或不规则电流：这类电流波形复杂（如电子设备的瞬时启动电流），“大小” 需根据场景定义 —— 若关注瞬时最大电流，取 “正峰值”；若关注平均负载，取 “平均值”；若关注发热效应，仍需用 “有效值”，峰峰值仅能反映信号的最大波动幅度，无法代表实际工作时的电流强度。

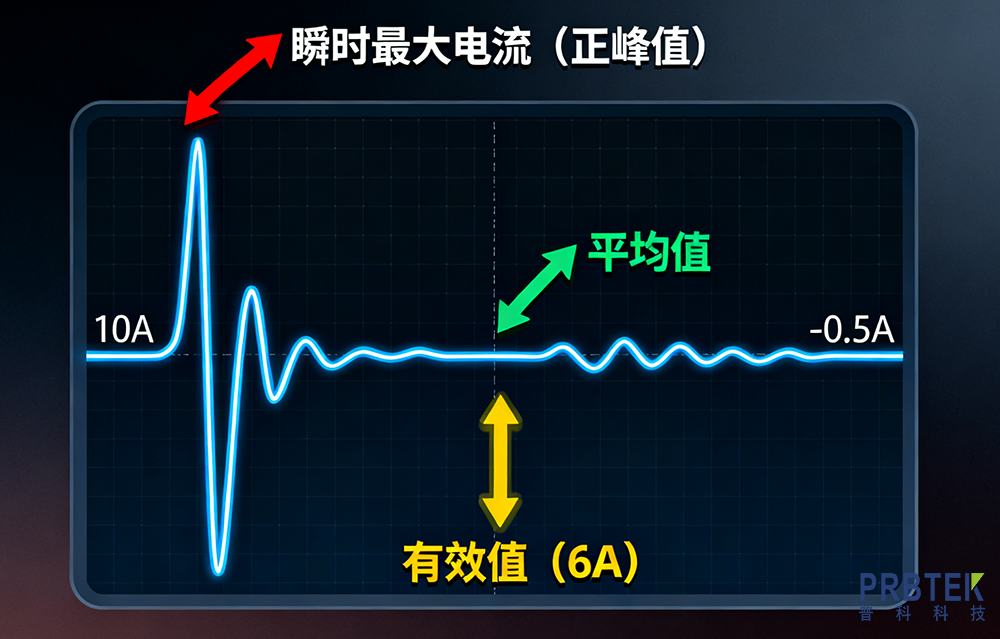

最后，需警惕 “峰峰值误用” 的常见场景。例如在测试电机启动电流时，波形可能出现短暂的正向尖峰（如 10A）和反向小波动（如 - 0.5A），峰峰值达 10.5A，但实际启动过程中有效电流仅 6A，若误将峰峰值当作 “电流大小”，会高估设备的实际电流需求，导致选型（如导线、熔断器）错误。

综上，示波器显示的正、负峰值之差是 “峰峰值”，仅描述电流信号的波动范围；而 “电流大小” 需根据信号类型，选择有效值、平均值或峰值来表征。在实际测量中，需先明确测试目的（如计算功率用有效值、判断绝缘用峰值），再从示波器中读取对应参数，避免将峰峰值与电流大小直接划等号。
