高压探头与数字式电压表组合图解：BMD 参数解读与实操指南​

在高压电气测试（如电力系统检修、新能源设备调试、工业高压电路检测）中，高压探头与数字式电压表（DVM）的组合是测量高压信号的核心工具。而在这类测试系统的原理图解或参数标注中，“BMD”（通常指 Breakdown Voltage Margin of Detection，击穿电压检测裕量，或特定场景下的 Bandwidth Matching Degree，带宽匹配度）是决定测试精度与安全性的关键指标。本文将从 BMD 的核心定义出发，结合组合图解的结构的，拆解 BMD 的解读逻辑，同时提供实操中的验证方法，帮助工程师避免因误读 BMD 导致的测量误差或安全风险。

一、先明确：图解中 BMD 的两种核心定义与物理意义

在高压探头与数字式电压表的组合系统中，BMD 并非单一固定概念，其含义需结合图解场景（是 “安全性能标注” 还是 “信号传输性能标注”）判断，两种核心定义的物理意义与应用场景截然不同，需优先区分。

例如：在某 10kV 高压测试系统图解中，若高压探头旁标注 “BMD: 2kV (Breakdown)”，则表示该探头在测量 10kV 电压时，其绝缘击穿临界电压为 12kV，安全裕量为 2kV；若在探头与电压表的连接线上标注 “BMD: 95% (Bandwidth)”，则表示二者带宽匹配度达 95%，高频信号传输时的失真率低于 5%。

二、图解结构拆解：从 “三大部分” 定位 BMD 并关联系统逻辑

高压探头与数字式电压表的组合图解，通常由 “高压探头模块”“信号传输模块”“数字式电压表模块” 三部分构成，BMD 的标注位置与解读逻辑需结合各模块的功能定位，才能准确关联到系统性能。以下为典型图解结构与 BMD 的对应关系：

1. 第一部分：高压探头模块 —— 聚焦 “击穿电压型 BMD”

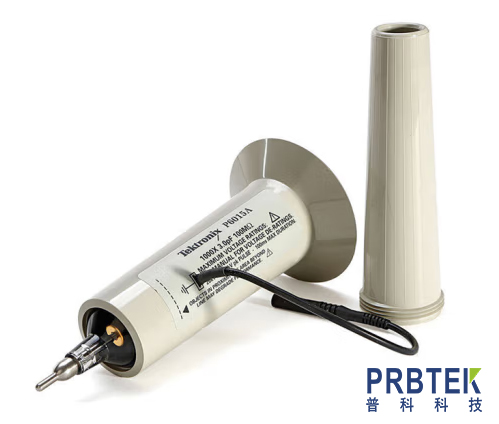

高压探头是系统的 “高压前端”，其核心功能是将高电压（如 10kV-100kV）按固定衰减比（如 1000:1）衰减为低电压（如 10V-100V），再传输给电压表。在该模块的图解中，BMD（击穿电压检测裕量）是核心安全参数，通常标注在 “探头绝缘层”“衰减电阻组” 或 “安全认证标识” 旁，需重点关注以下两点：

（1）BMD 的数值与 “测量电压范围” 的关联

图解中会明确标注探头的 “额定测量电压”（如 “Rated Voltage: 0-10kV DC/AC”）与对应的 BMD 值（如 “BMD: 2kV”），二者的关系为：

探头绝缘击穿临界电压 = 额定测量电压上限 + BMD 值

例如：额定测量电压上限 10kV + BMD 2kV = 击穿临界电压 12kV，意味着当测试电压超过 12kV 时，探头绝缘层可能被击穿，导致高压泄漏，引发设备损坏或人员触电风险。

需特别注意：若图解中 BMD 标注为 “相对值”（如 “BMD: 20% of Rated Voltage”），则需先计算绝对值（10kV×20%=2kV），再判断安全裕量是否满足测试需求（通常要求 BMD≥10% 额定电压，特殊高压场景需≥30%）。

（2）BMD 的 “测试条件标注”

图解中 BMD 值旁通常会附带测试条件，如 “BMD: 2kV (25℃, 50% RH)”，即该裕量值仅在温度 25℃、相对湿度 50% 的环境下有效。若实际测试环境为高温（如 40℃）或高湿度（如 80% RH），探头绝缘性能会下降，实际 BMD 值会低于标注值（如从 2kV 降至 1.5kV），此时需重新评估安全风险，避免超范围测量。

2. 第二部分：信号传输模块 —— 聚焦 “带宽匹配型 BMD”

信号传输模块（通常为专用高压同轴电缆、屏蔽线缆）是连接高压探头与数字式电压表的 “信号桥梁”，其核心功能是低失真传输衰减后的低压信号。在该模块的图解中，BMD（带宽匹配度）通常标注在 “线缆型号”“阻抗标识” 或 “信号衰减曲线” 旁，需结合 “探头带宽” 与 “电压表带宽” 解读：

（1）BMD 与 “带宽参数” 的对应关系

图解中会分别标注高压探头的 “工作带宽”（如 “Probe Bandwidth: DC-100MHz”）与数字式电压表的 “输入带宽”（如 “DVM Input Bandwidth: DC-120MHz”），而 BMD（带宽匹配度）的计算公式为：

BMD = (较小带宽值 / 较大带宽值) × 100%

例如：探头带宽 100MHz（较小值），电压表带宽 120MHz（较大值），则 BMD = (100/120)×100%≈83%。

通常认为：BMD≥90% 时，二者带宽匹配良好，可准确测量高频高压信号（如 100MHz 的高压脉冲）；若 BMD＜80%（如探头带宽 50MHz，电压表带宽 120MHz，BMD≈42%），则高频信号会被探头严重衰减，导致电压表显示值远低于实际值，出现 “测量失真”。

（2）BMD 与 “阻抗匹配” 的关联

部分图解中，带宽匹配型 BMD 会与 “阻抗标注”（如 “Probe Output Impedance: 50Ω”“DVM Input Impedance: 1MΩ”）共同出现，此时需注意：若阻抗不匹配（如 50Ω 与 1MΩ），即使 BMD 较高，也会因信号反射导致高频失真。因此，解读时需同时确认 “阻抗是否一致”（如均为 50Ω），再结合 BMD 判断带宽匹配效果 —— 只有 “阻抗匹配 + 高 BMD”，才能保证信号传输精度。

3. 第三部分：数字式电压表模块 ——BMD 的 “显示与校准关联”

数字式电压表是系统的 “信号读取终端”，其核心功能是将传输来的低压信号转换为数字读数，并显示实际高压值（已叠加探头衰减比）。在该模块的图解中，BMD 通常与 “校准参数”“测量模式” 关联，需关注以下两点：

（1）BMD 与 “校准精度” 的关系

若图解中电压表的 “校准参数区” 标注 “BMD: ±0.1% (Calibrated)”，则表示在带宽匹配良好（BMD≥90%）的前提下，电压表的测量精度可达到 ±0.1%；若带宽匹配度下降（如 BMD 降至 80%），则实际测量精度会偏离标注值（如从 ±0.1% 变为 ±0.5%）。因此，解读时需将电压表的 “精度标注” 与信号传输模块的 “带宽 BMD” 结合，避免单独依赖电压表精度导致的误判。

（2）BMD 与 “测量模式” 的适配

部分高端数字式电压表支持 “高压直流”“高压交流”“高压脉冲” 等多种测量模式，图解中会标注不同模式下的 BMD 要求（如 “Pulse Mode: BMD≥90%”“DC Mode: BMD≥80%”）。例如：测量高压脉冲信号时，若带宽 BMD＜90%，电压表需切换至 “脉冲捕获模式”，并通过内部算法补偿信号失真，此时图解会标注 “补偿后 BMD 提升至 92%”，需按标注调整测量模式，确保精度。

三、实操解读步骤：四步确认 BMD，避免测量风险

在实际测试中，仅通过图解解读 BMD 是不够的，需结合 “图解标注→设备验证→环境适配→结果校准” 四步操作，确保 BMD 参数与测试需求匹配，具体步骤如下：

第一步：图解定位 BMD，明确定义与数值

观察组合图解的 “模块分区”，判断 BMD 标注在高压探头模块（击穿电压型）还是信号传输模块（带宽匹配型）；

记录 BMD 的 “数值”“单位” 与 “测试条件”（如温度、湿度、频率范围），例如：“BMD: 3kV (Breakdown, 20℃-30℃)”“BMD: 92% (Bandwidth, DC-80MHz)”；

若图解未明确 BMD 定义，可参考设备手册：高压探头的 “绝缘性能章节” 通常对应击穿电压型 BMD，“频率响应章节” 通常对应带宽匹配型 BMD。

第二步：设备实物验证，核对 BMD 一致性

检查高压探头的 “铭牌标识”，确认实物标注的 BMD 与图解一致（如图解标注 BMD 2kV，实物铭牌需相同，避免使用标识模糊的探头）；

查看数字式电压表的 “输入参数标签”，确认带宽值与图解匹配（如图解标注电压表带宽 120MHz，实物需标注 “Input Bandwidth: DC-120MHz”）；

对信号传输线缆，检查其 “阻抗标识”（如 “50Ω”）与 “绝缘等级”，确保与图解中的 BMD 适配要求一致（如阻抗 50Ω 才能满足带宽 BMD 92%）。

第三步：结合测试需求，评估 BMD 适配性

若测试目标为 “高压直流电压测量”（如 10kV 锂电池）：

需确认击穿电压型 BMD 是否满足 “测试电压 + 安全裕量”（如测试 10kV，BMD 需≥2kV，即击穿临界电压≥12kV）；

带宽匹配型 BMD 要求可适当降低（如 BMD≥80%，因直流信号无高频成分）。

若测试目标为 “高压脉冲信号测量”（如 IGBT 开关脉冲，频率 50MHz）：

需确认带宽匹配型 BMD≥90%（探头带宽≥50MHz，电压表带宽≥50MHz，计算 BMD 是否达标）；

同时确认击穿电压型 BMD≥10% 测试电压（如测试脉冲峰值 8kV，BMD 需≥0.8kV）。

第四步：测试后结果校准，修正 BMD 偏差

若测量结果与理论值偏差较大（如理论计算 10kV，实际测量 9.5kV），需检查带宽匹配型 BMD：

若 BMD＜90%，可更换更高带宽的电压表（如将 80MHz 电压表换为 100MHz），提升 BMD 至 95% 以上，再重新测量；

若测试环境偏离 BMD 的 “标注条件”（如高温 40℃，图解标注 20℃-30℃）：

需通过 “绝缘电阻测试仪” 重新测量高压探头的击穿电压，修正实际 BMD 值（如原 BMD 2kV，高温下可能降至 1.5kV，需降低测试电压上限至 9.5kV，确保安全裕量）；

定期（如每季度）按图解中的 BMD 标准，对系统进行 “校准验证”（使用标准高压信号源，输入已知电压，检查测量值与标准值的偏差，偏差需在 BMD 对应的精度范围内）。

四、常见误区与避坑指南

在 BMD 解读与实操中，工程师常因 “忽视定义差异”“忽略环境影响”“混淆参数关联” 导致问题，需重点规避以下误区：

误区 1：将两种 BMD 定义混淆，导致安全风险

错误操作：将信号传输模块的带宽匹配型 BMD（如 92%）误认为击穿电压型 BMD，认为 “92%” 是安全裕量；

后果：测量 10kV 电压时，误判安全裕量充足，实际探头击穿临界电压仅 10.5kV，易引发绝缘击穿；

避坑方法：解读时必须先看 BMD 的 “定义标注”（Breakdown 或 Bandwidth），无定义时优先参考设备手册的 “模块功能章节”。

误区 2：忽视环境条件，高估 BMD 实际值

错误操作：图解标注 BMD 2kV（25℃），但在高温高湿环境（40℃，80% RH）下仍按 2kV 安全裕量测量；

后果：高温高湿会降低探头绝缘性能，实际 BMD 可能降至 1kV，测试 10kV 电压时，击穿风险大幅提升；

避坑方法：每次测试前，根据实际环境调整 BMD 值（参考设备手册的 “环境影响曲线”，如温度每升高 10℃，BMD 降低 10%）。

误区 3：单独关注 BMD，忽略衰减比与阻抗匹配

错误操作：仅确认带宽 BMD 95%，但未注意高压探头的衰减比（如图解标注 1000:1，实物使用 500:1 探头）；

后果：电压表显示值会比实际值小一半（500:1 衰减后，10kV 信号显示 20V，而非 10V），与 BMD 无关的测量误差；

避坑方法：解读图解时，需将 BMD 与 “衰减比”“阻抗” 等参数联动确认，确保所有参数均与测试需求匹配。

五、总结：BMD 解读的核心逻辑是 “场景关联 + 多维验证”

高压探头与数字式电压表组合图解中的 BMD，并非孤立参数 —— 其解读需围绕 “测试场景”（是安全防护还是信号精度）明确定义，结合 “模块功能”（高压探头、信号传输、电压表）定位数值，再通过 “实物验证 + 环境适配 + 结果校准” 实现多维确认。

对于工程师而言，正确解读 BMD 的关键在于：不局限于图解标注的数字，而是将 BMD 与 “测试电压范围”“信号频率”“环境条件”“设备参数” 深度绑定，既避免因安全型 BMD 不足导致的触电风险，也防止因带宽型 BMD 过低引发的测量失真。只有建立 “定义 - 数值 - 验证 - 适配” 的完整解读逻辑，才能让 BMD 真正成为高压测试系统的 “性能标尺”，确保测试安全与精度。
