电流环能采集到直流分量吗？

　　在电气控制系统中，电流环作为重要的控制环节，其性能直接影响到系统的稳定性、精度以及动态响应。直流分量作为电流信号中的一个关键组成部分，对其准确采集关乎系统运行的可靠性与有效性。本文将深入探讨电流环采集直流分量的相关问题，涵盖电流环工作原理、直流分量特性、采集方法及影响因素等多方面内容。

　　一、电流环的工作原理与基本构成

　　电流环本质上是一个反馈控制系统，其核心目标是精确控制电路中的电流。在常见的电机驱动系统里，电流环承担着保障电机以恒定电流运转、产生稳定加速力矩的重任，对于转动惯量大的电机而言，这一功能尤为关键。

　　从构成上看，电流环主要包含电流传感器、控制器以及执行器等部分。电流传感器负责实时监测电路中的电流信号，并将其转换为可被控制器处理的电信号。控制器则依据预设的电流参考值与传感器反馈的实际电流值进行比较运算，根据两者的偏差生成相应的控制信号。执行器，例如功率放大器，接收控制器输出的信号，对电路中的电流进行调节，使实际电流趋近于参考值。

　　以永磁同步电机控制系统为例，电流传感器测量逆变器输出的定子电流 iA、iB，经过数字信号处理器(DSP)的 A/D 转换器转换成数字量，并利用 iC = -(iA + iB)计算出 iC。通过 Clarke 变换将电流 iA、iB、iC 变换成旋转坐标系中的直流分量 isq、isd，这两个直流分量作为电流环的负反馈量。电流参考值与反馈量的偏差经过电流 PI 调节器，输出相应的控制信号，实现对电机电流的精准控制，进而确保电机稳定运行。

　　二、直流分量的特性与在电路中的作用

　　直流分量，从定义上来说，是信号的平均值，是一个不随时间变化的常数。在周期信号中，其数学表达式为在一个周期内对信号进行积分并取平均值。在电路中，直流分量有着独特的存在形式与重要作用。

　　在一些电路场景中，直流分量不可或缺。比如在通信电源模块中，为了满足特定的工作要求，如限流工作状态下维持输出电流恒定，直流分量就发挥着关键作用。在三相 Vienna PFC 拓扑中，通过对正母线和负母线进行采样得出差值(直流分量)，该差值经过偏压环的补偿器调节之后叠加到输入电流参考正弦波，用于改变电路中某些工作状态的作用时间，实现母线电压的均压，保障电路正常运行。

　　不过，直流分量并非总是有益的。在交流电网中，由于非全相整流负荷等原因产生的直流分量，会给电力系统带来诸多负面影响。它可能导致电力变压器发生偏磁现象，进而引发运行噪声增大、机械振动加剧等问题。当 500kV 直流输电线路单极接地时，变电站主变压器就可能受到这种影响。在三相光伏并网逆变器中，若输出电流包含直流分量，不仅会影响输出电能质量，还可能造成变压器温度升高、铁心磁饱和，导致输出电流畸变，增加设备运行损耗，缩短电网设备使用寿命。

　　三、电流环采集直流分量的方法与技术

　　(一)基于霍尔效应的电流传感器采集

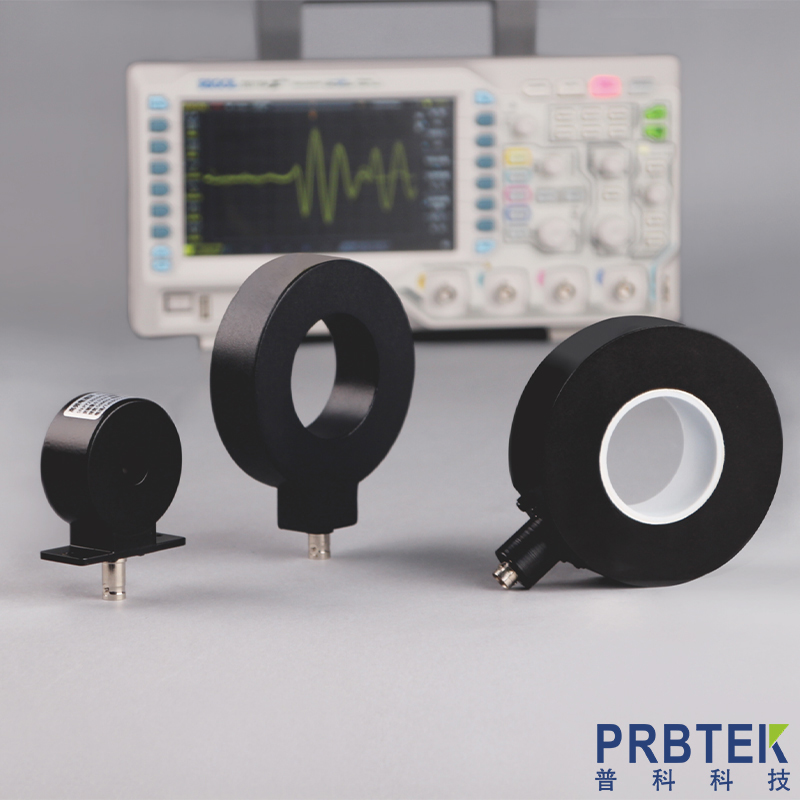

　　霍尔效应磁场补偿式电流传感器是电流环中常用的直流分量采集元件。这种传感器将磁放大器、互感器、霍尔元件和电子线路的思想集成一体，具有测量、反馈、保护的三重功能。其工作原理基于 “磁场补偿”，当被测量的原边电流产生的磁场与测量绕组里的测量磁动势不平衡时，霍尔元件会产生磁动势，该磁动势作为以 ±15V 外加电源供电的差分放大器的输入信号，放大器的输出电流即为传感器的测量电流，且能自动迅速地恢复磁动势平衡，使霍尔输出总保持为零。如此一来，测量电流的波形便能忠实地反映原边被测电流的波形，其大小仅与匝比有关。

　　在实际应用中，例如在电机控制系统里，霍尔电流传感器 LTS25NP 可用于检测电源母线电路电流。由于该传感器对应的电压输出最小为 2.5V，即零安培电流对应 2.5V 输出电压，且每增加 1A 电流，霍尔对应的输出电压只增加零点几伏。因此，在实际使用时，需先将霍尔检测输出减去 2.5V 的基准电压，再对差值电压进行放大，以精确地敏感电流的瞬时变化，让电流环能够快速地修正电流的变化，进而输出恒定的电流值。

　　(二)通过特定电路设计实现直流分量采集

　　在一些复杂的电气系统中，还可通过设计特定的电路来采集电流环中的直流分量。以三相 Vienna PFC 拓扑的偏压环设计为例，为实现母线电压的均压，需要采集正母线和负母线电压的差值(即直流分量)。具体实施方式是分别对正母线和负母线进行采样，然后将采样得到的信号经过减法器等电路处理，得出直流分量差值。该差值经过偏压环的补偿器调节之后，叠加到输入电流参考正弦波，经过精密整流后变换为幅值有差异的双半波作为电流环的给定，以此来改变电路中某些工作状态的作用时间，实现对母线电压的均压控制，同时也完成了对特定直流分量的采集与利用。

　　四、影响电流环采集直流分量的因素

　　(一)传感器精度与特性

　　电流传感器作为采集直流分量的前端元件，其精度和特性对采集结果起着决定性作用。不同类型的电流传感器在精度、线性度、响应速度等方面存在差异。例如，一些低成本的电流传感器可能存在较大的测量误差，在测量直流分量时，可能无法准确反映实际电流值，导致采集到的直流分量与真实值偏差较大。而传感器的线性度不佳，会使测量输出信号与实际电流之间并非严格的线性关系，在处理直流分量时，可能会引入额外的误差。

　　此外，传感器的响应速度也至关重要。在一些动态变化较快的电路中，如果传感器响应速度跟不上电流的变化，就可能导致采集到的直流分量出现延迟或失真，影响电流环对直流分量的及时处理与控制。

　　(二)电路噪声与干扰

　　在实际的电气环境中，电路噪声与干扰无处不在，它们会严重影响电流环对直流分量的采集精度。电磁干扰可能来自周围的电气设备、通信线路等，这些干扰信号可能耦合到电流环的信号传输线路中，与真实的电流信号叠加，使采集到的信号中包含大量杂波，难以准确提取直流分量。

　　电路中的热噪声也是一个不可忽视的因素。热噪声是由于导体中电子的热运动产生的，它具有随机性和广谱性，会在一定程度上掩盖直流分量信号，尤其是当直流分量幅值较小时，热噪声的影响更为显著，可能导致采集到的直流分量出现波动，无法准确反映电路中的真实直流分量情况。

　　(三)控制系统参数设置

　　电流环所在的控制系统参数设置是否合理，也会对直流分量采集产生影响。例如，电流环控制器中的比例系数和积分时间常数，它们决定了控制器对电流偏差的响应速度和调节能力。如果比例系数设置过大，虽然可以使系统对电流偏差的响应加快，但可能会引入较大的噪声，导致采集到的直流分量信号不稳定;若积分时间常数设置不合理，可能会使系统在消除直流分量偏差时出现过冲或响应迟缓的情况，影响采集精度。

　　此外，控制系统中的采样频率也与直流分量采集密切相关。如果采样频率过低，可能无法准确捕捉到电流信号中的直流分量变化，导致采集到的直流分量信息丢失或不准确。

　　五、应用案例分析

　　(一)光伏并网逆变器中的直流分量采集与控制

　　在光伏并网发电系统中，三相光伏并网逆变器的输出电流直流分量问题备受关注。由于逆变器的控制通常采用电压外环 + 电流内环的双环控制结构，受多种因素影响，如基准正弦波中存在的直流分量(因电压环输出作为电流环输入基准，受电压反馈和控制性能影响，输出电流参考幅值不完全对称)、采样电路的零点漂移等，导致逆变器输出电流容易产生直流分量。

　　为解决这一问题，研究人员采用了多种方法。其中一种是在电流环控制器中增加电流直流分量的分离环节，在电流闭环基础上，增加并网电流直流分量的闭环控制。通过精确采集直流分量，并对其进行闭环调节，有效抑制了并网电流的直流分量，提高了输出电能质量，保障了光伏并网系统的稳定运行。实验数据表明，采用该方法后，逆变器输出电流的直流分量得到显著降低，满足了电网接入对电能质量的要求。

　　(二)电机驱动系统中直流分量采集对系统性能的影响

　　在工业电机驱动系统中，准确采集电流环中的直流分量对于电机的稳定运行和性能提升至关重要。以永磁同步电机的磁场定向控制为例，通过电流传感器测量逆变器输出的定子电流，并经过一系列变换得到旋转坐标系中的直流分量 isq、isd，作为电流环的负反馈量。如果在采集这些直流分量时出现误差，例如由于传感器精度问题导致采集值偏差较大，那么电流环的控制器会依据错误的反馈信号进行调节，可能使电机运行时的转矩波动增大，转速稳定性变差，甚至可能导致电机过热、效率降低等问题。

　　相反，若能精确采集直流分量，并通过合理的控制器参数设置，使电流环能够快速准确地对电流进行调节，电机就能保持稳定的运行状态，实现高效、精确的控制，满足工业生产对电机性能的严格要求。实际应用中，一些高性能的电机驱动系统通过采用高精度的电流传感器和优化的电流环控制算法，有效提升了对直流分量的采集与控制能力，显著改善了电机的运行性能。

　　六、结论

　　电流环具备采集直流分量的能力，并且在众多电气控制系统中，准确采集直流分量对于系统的稳定运行、性能优化以及故障诊断等方面都有着不可忽视的重要意义。通过采用基于霍尔效应的电流传感器、设计特定的电路等方法，能够实现对直流分量的有效采集。然而，在实际应用过程中，传感器精度与特性、电路噪声与干扰以及控制系统参数设置等因素，都会对电流环采集直流分量的精度和可靠性产生影响。

　　为了提升电流环采集直流分量的性能，在系统设计和调试阶段，需要综合考虑这些因素，选择合适的电流传感器，采取有效的抗干扰措施，优化控制系统参数。随着电力电子技术和控制理论的不断发展，未来电流环在采集直流分量方面有望实现更高的精度和可靠性，为电气系统的智能化、高效化运行提供更坚实的支撑。
