罗氏线圈能代替剩余电流互感器吗？

　　罗氏线圈(Rogowski Coil)和剩余电流互感器(Residual Current Transformer, RCT)在某些场景下有相似的电流测量功能，但不能直接替代，需根据具体应用需求和技术特性判断。以下从两者的原理、特性、适用场景等方面对比分析：

　　一、原理与结构差异

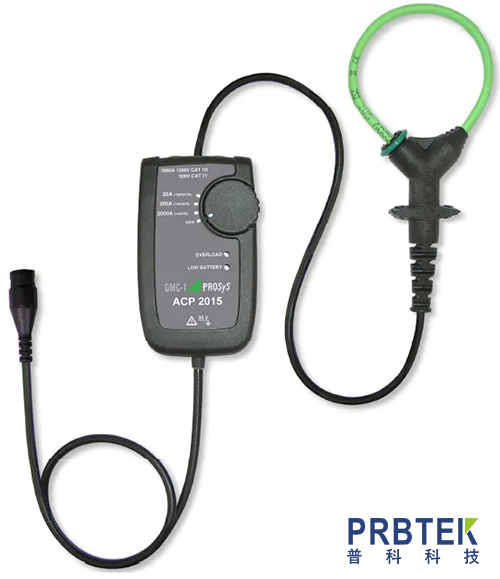

　　1. 罗氏线圈

　　原理：基于电磁感应原理，由均匀缠绕在非铁磁材料骨架上的空心线圈构成，用于测量交变电流产生的磁场变化，输出电压与被测电流的微分成正比(需积分电路还原为电流信号)。

　　特点：

　　无磁芯：避免磁饱和、磁滞效应，线性度高，适用于大电流(甚至脉冲电流)测量。

　　宽频带：可测量从直流(配合积分器)到高频(数十 MHz)的信号。

　　非接触式：无需断开电路，夹在导线上即可测量。

　　2. 剩余电流互感器(RCT)

　　原理：基于变压器原理，由铁磁材料(如硅钢、坡莫合金)制成的环形磁芯和绕组构成，用于检测单相或三相电路中的剩余电流(漏电流)。

　　特点：

　　有磁芯：依赖磁芯的导磁特性，灵敏度高，但存在磁饱和风险(尤其当被测电流过大时)。

　　窄频带：主要用于工频(50/60Hz)或低频场景，适用于漏电保护断路器(RCD)等设备。

　　接触式：需将被测导线穿过互感器磁芯中心，用于监测不平衡电流(正常时三相电流矢量和为零，漏电时出现剩余电流)。

　　二、关键性能对比

　　特性罗氏线圈剩余电流互感器(RCT)

　　测量对象交变电流(AC)、脉冲电流，需积分器还原工频剩余电流(AC)，检测三相电流不平衡

　　频率范围直流至数十 MHz(宽频)工频(50/60Hz)或低频(通常 < 1kHz)

　　线性度高(无磁芯，无饱和)受磁芯限制，大电流时可能饱和

　　灵敏度取决于线圈匝数和积分器设计高(针对微小剩余电流优化，如 30mA)

　　输出信号电压信号(与电流变化率成正比)电流信号(与被测剩余电流成正比)

　　应用场景高频电流、大电流测量，如电力电子、脉冲源低压配电系统漏电检测、RCD 保护装置

　　三、能否替代?分场景讨论

　　1. 不能替代的典型场景

　　工频漏电保护(如 RCD)：

　　RCT 的设计目标是检测工频下的微小剩余电流(如 30mA)，依赖磁芯的高导磁率和低频灵敏度。罗氏线圈虽能测量工频电流，但其宽频特性会引入高频噪声，且需额外积分电路，成本和复杂度更高，无法直接用于 RCD 等漏电保护设备。

　　需要磁芯增强感应的场景：

　　当被测电流极小时(如 mA 级工频漏电流)，RCT 的磁芯可集中磁场，提高检测灵敏度。罗氏线圈无磁芯，同等条件下感应信号较弱，难以满足微小电流检测需求。

　　2. 可能替代的特殊场景

　　宽频电流监测或非工频系统：

　　若需测量高频或脉冲电流中的剩余电流(如变频设备、新能源系统)，罗氏线圈可凭借宽频特性实现，而 RCT 因磁芯频带限制无法适用。此时需配合积分器和信号处理电路，并通过算法提取剩余电流分量。

　　大电流或防磁饱和场景：

　　当被测电流可能超过 RCT 的磁饱和阈值时(如短路电流)，罗氏线圈的无磁芯结构可避免饱和，更适合线性测量大电流，但需额外设计积分和校准电路。

　　四、替代的技术挑战

　　积分器设计：

　　罗氏线圈输出为微分信号，需积分电路还原为电流信号，积分精度直接影响测量准确性，尤其在低频段(如工频)易受漂移影响。

　　噪声抑制：

　　宽频特性可能引入环境电磁干扰(EMI)，需在信号调理电路中增加滤波措施，而 RCT 因磁芯屏蔽和窄频特性，天然抗干扰能力更强。

　　校准与标定：

　　罗氏线圈的灵敏度(如每安培对应的输出电压)需精确校准，而 RCT 通常针对工频电流预校准，适配性更简单。

　　五、结论与建议

　　不能直接替代：在传统工频漏电保护场景中，RCT 因成本低、灵敏度高、结构简单仍是首选。

　　特定场景可用：若需宽频测量、大电流线性检测或非工频系统的剩余电流分析，罗氏线圈可作为替代方案，但需配合积分电路、噪声抑制和校准算法，且成本较高。

　　选型建议：

　　选 RCT：低压配电漏电保护、工频剩余电流检测。

　　选罗氏线圈：高频 / 脉冲电流测量、大电流监测、非工频系统(如新能源、电力电子)。

　　如需混合使用，可考虑罗氏线圈用于宽频电流采集，再通过软件算法提取剩余电流分量，但需针对具体应用进行实验验证。
