网分射频测试线缆常见故障排查与修复指南

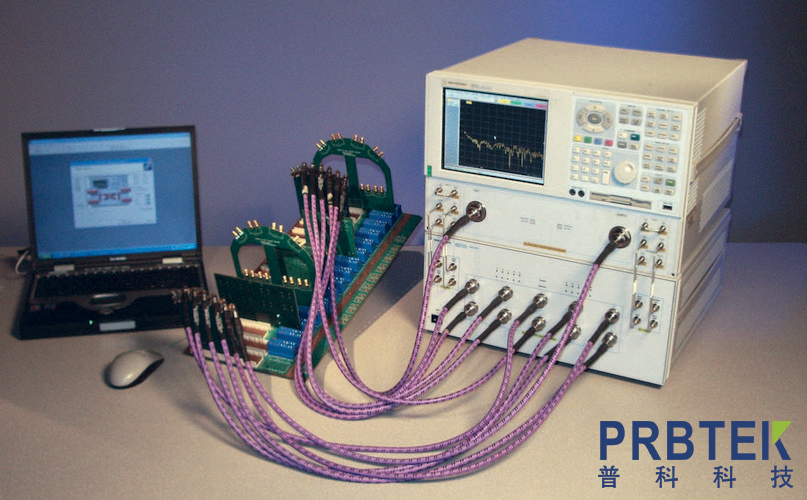

　　射频测试线缆是网络分析仪(网分)系统中不可或缺的组成部分，其性能直接影响到测试结果的准确性。然而，由于频繁使用、环境因素或不当操作，射频测试线缆可能会出现各种故障。本文将详细介绍射频测试线缆的常见故障、排查方法以及修复指南，帮助用户快速定位问题并恢复线缆的正常使用。

　　一、常见故障类型

　　1.信号衰减过大

　　表现：测试结果显示信号衰减明显高于预期，或者在不同频率下衰减不一致。

　　原因：线缆内部导体受损、连接器松动或氧化、线缆弯曲过度导致阻抗不匹配。

　　2.信号反射过大

　　表现：测试结果显示反射系数(如S11)异常高，表明信号反射严重。

　　原因：连接器接触不良、线缆端面污染或损坏、线缆阻抗不匹配。

　　3.线缆断裂

　　表现：完全无信号传输，或信号时有时无。

　　原因：线缆受到外力拉扯、过度弯曲或老化断裂。

　　4.连接器损坏

　　表现：连接器无法牢固连接，或连接后信号不稳定。

　　原因：连接器螺纹损坏、插针弯曲或断裂、连接器内部接触不良。

　　5.线缆屏蔽失效

　　表现：测试结果受到外界电磁干扰，信号噪声明显增加。

　　原因：线缆屏蔽层破损、连接器屏蔽不良。

　　二、故障排查方法

　　1.目视检查

　　步骤：检查线缆外观是否有明显损伤，如外皮破损、连接器变形或污染。

　　工具：放大镜、清洁布。

　　注意事项：确保在断电状态下进行检查，避免触电风险。

　　2.连接器检查

　　步骤：检查连接器是否牢固，螺纹是否完好，插针是否弯曲或断裂。

　　工具：螺丝刀、镊子。

　　注意事项：使用适当的工具，避免进一步损坏连接器。

　　3.信号测试

　　步骤：使用网络分析仪对线缆进行S参数测试，检查信号衰减和反射情况。

　　工具：网络分析仪、校准件。

　　注意事项：确保测试环境无强电磁干扰，测试前进行校准。

　　4.屏蔽层检查

　　步骤：使用万用表检查线缆屏蔽层的导通性，确保屏蔽层无断裂。

　　工具：万用表。

　　注意事项：测试时确保线缆两端断开连接，避免误测。

　　三、故障修复指南

　　1.信号衰减过大

　　修复方法：更换受损线缆或重新焊接连接器，确保连接器接触良好。

　　工具：焊接工具、清洁剂。

　　注意事项：焊接时注意温度控制，避免损坏线缆内部导体。

　　2.信号反射过大

　　修复方法：清洁连接器端面，使用专用清洁剂去除污垢;如端面损坏，更换连接器。

　　工具：清洁剂、专用清洁布。

　　注意事项：避免使用腐蚀性清洁剂，防止进一步损坏连接器。

　　3.线缆断裂

　　修复方法：更换整条线缆，避免使用拼接修复，以免影响信号传输质量。

　　工具：新线缆。

　　注意事项：选择与原线缆相同规格的产品，确保阻抗匹配。

　　4.连接器损坏

　　修复方法：更换损坏的连接器，确保新连接器与原线缆匹配。

　　工具：新连接器、压接工具。

　　注意事项：更换时注意连接器的安装方向，避免反接。

　　5.线缆屏蔽失效

　　修复方法：更换屏蔽层破损的线缆，或重新安装屏蔽层。

　　工具：新线缆、屏蔽胶带。

　　注意事项：确保屏蔽层与连接器良好接触，避免屏蔽失效。

　　四、预防措施

　　1.定期检查：定期对线缆进行外观检查和信号测试，及时发现潜在问题。

　　2.正确使用：避免过度弯曲或拉扯线缆，使用后妥善存放。

　　3.环境控制：保持测试环境清洁，避免线缆暴露在高温、潮湿或腐蚀性环境中。

　　4.使用高质量产品：选择知名品牌的射频测试线缆和连接器，确保产品质量和性能。

　　五、总结

　　射频测试线缆的故障排查与修复需要细致的检查和专业的工具。通过定期维护和正确使用，可以有效延长线缆的使用寿命，确保测试结果的准确性。对于无法修复的线缆，应及时更换，避免影响整体测试系统的性能。
