同轴分流器CSD050A的特征及其应用

　　随着现代电力电子的高速发展，SiC/GaN 功率器件的应用越来越广泛，工程师经常要测量频率高达数百kHz，电流高达数十安培的功率电路。由于传统的高频电流探头(如HCP8000 系列)包含有铁芯和屏蔽层，这些材料在高频电流的作用下会有很大的损耗和发热(参考HCP8000 系列说明书的电流频率减额使用曲线)，所以经常发生工程师测量这些电路时损坏昂贵的电流探头的情况。同轴分流器是一种纯电阻的结构，所以在高频的电流下的损耗没有增加，使得其非常适合用于高频电流的检测。

　　产品应用

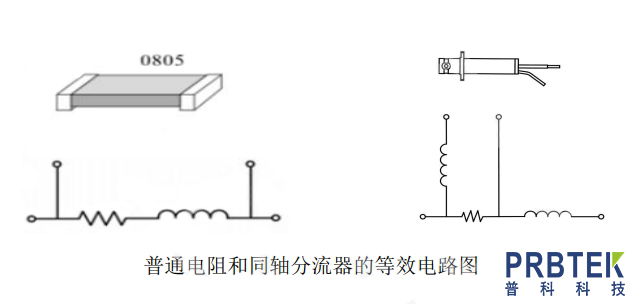

　　由于独特的结构设计(同轴的四端 KELVIN 结构)。CSD 同轴分流器具有高带宽，低温漂，极低寄生电感的特点。普通检流电阻的寄生电感会影响高频电流的测量，一个典型的0805 的电阻的寄生电感约 1.5nH。同轴分流器在电流检测部分是没有寄生电感的，可以很好地检测高频电流。

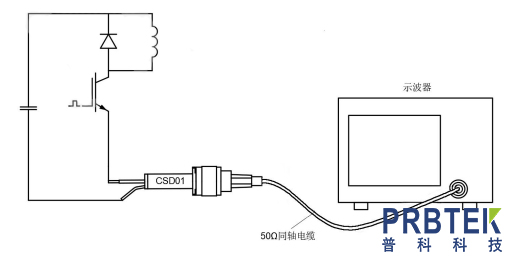

　　典型应用电路如下图所示

　　注意：

　　该系列电阻的缺点是没有隔离功能，示波器和被测电路必须共地。所以一般只能用在测量低侧的电流，不能直接测量高侧电流，也就是不能测量浮地电流。

　　BNC 端是信号输出端。为了提高高频性能，需要用 50 欧同轴电缆连接到示波器的输入端。示波器的输入阻抗设为 50 欧姆。如果示波器没有这个 50 欧姆设置，可以购买本公司的CK50 进行匹配。

　　两条铜线是电流输入端。其中一条是连接在外壳上，使用的时候连接在电路的地线或最低的电位处。
