PK-4418高频电流互感器在雷击浪涌测试中的极端工况应用

一、客户背景与测试需求

客户行业：某国家级电子元器件质量检测中心EMC实验室，负责防雷保护器、电源适配器等设备的雷击浪涌抗扰度测试，依据IEC 61000-4-5标准。

测试需求：需要精确测量8/20μs标准雷电波冲击下的瞬态电流，峰值可达数十千安，上升沿微秒级。测试室在浪涌发生时空间磁场极强，有源探头极易饱和削顶或损坏。实验室急需一种无源、耐大电流、抗强磁干扰的电流监测方案，且要兼容现有Keysight DSOX3104G示波器。

二、应用所需要的整套仪器

高频电流互感器：PRBTEK PK-4418（2套）。关键参数：输入输出比1000A:1V(±5%)，上升沿200ns，带宽DC~2MHz，最大峰值电流50000A，最大电流时间积0.5A·s，输出阻抗50Ω。纯无源结构，无饱和风险。

示波器：Keysight DSOX3104G（1台）

辅助设备：8/20μs雷击浪涌发生器（最大40kA）、精密分流器、高压同轴夹具。

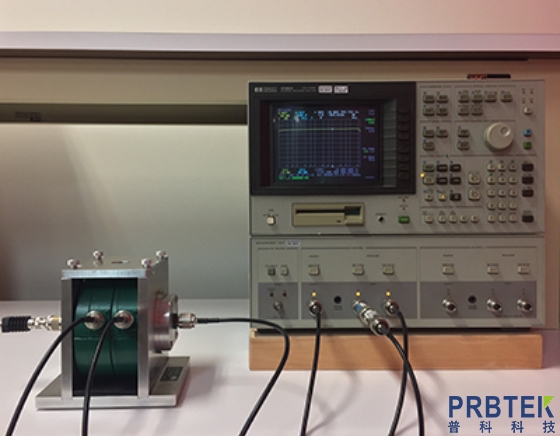

三、系统搭建与校准

将PK-4418钳在受试设备接地回流铜排上。因单次浪涌电流可达数十千安，超出互感器有效量程，故在前端串联精密分流器进行比例缩放，确保输出信号在示波器满量程内。示波器CH1设为1V/div（对应1000A/div），时基10μs/div，单次触发，触发电平100mV（对应100A）。实验前用标准电流源校准分流器与互感器的总转换系数。

四、测试方法

设定浪涌发生器输出20kA正极性冲击，示波器捕获电流波形，测量峰值、波头时间、半峰值时间。再将电流升至40kA，观察波形保真度。同时，在浪涌发生器开启但不接入互感器时，用另一示波器监测空间辐射噪声，对比PK-4418接入后的基线稳定性。

五、测试结果

20kA冲击下，实测峰值19.8kA，波头时间8.3μs，半峰值时间21.5μs，与标准波形高度吻合。40kA极限测试中，分流器发热导致约2%幅度衰减，但波形形状完整，无任何饱和削顶。抗干扰方面，未接入互感器时空间辐射噪声峰峰值达800mV；接入PK-4418后，即使浪涌发生器满负荷输出，示波器基线噪声仅抬升至120mV，证明无源磁环对强电磁场具有优异的抑制能力。

六、总结

PK-4418高频电流互感器凭借无源结构和50kA峰值耐受能力，在雷击浪涌极端工况下实现了精确、稳定的电流测量。
