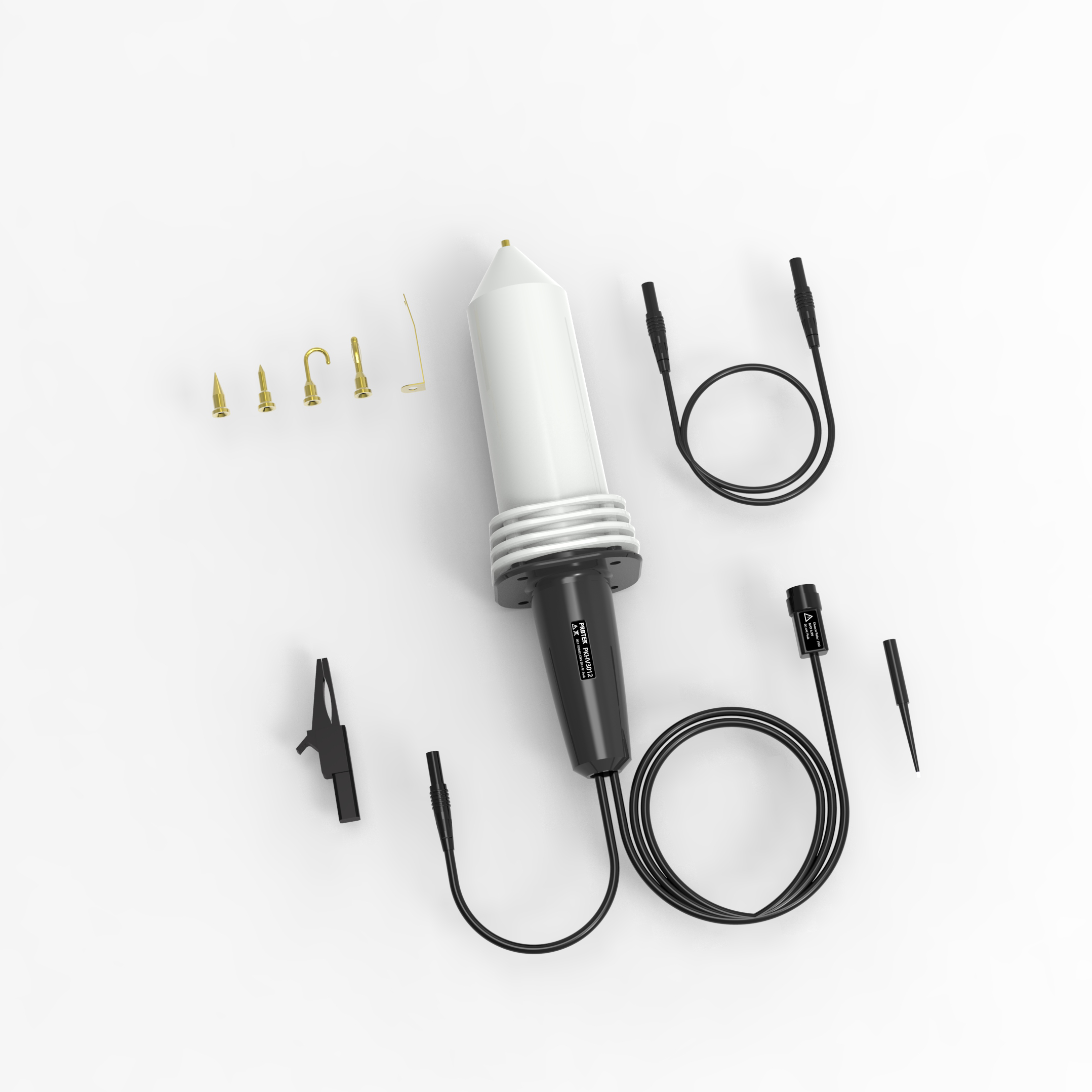

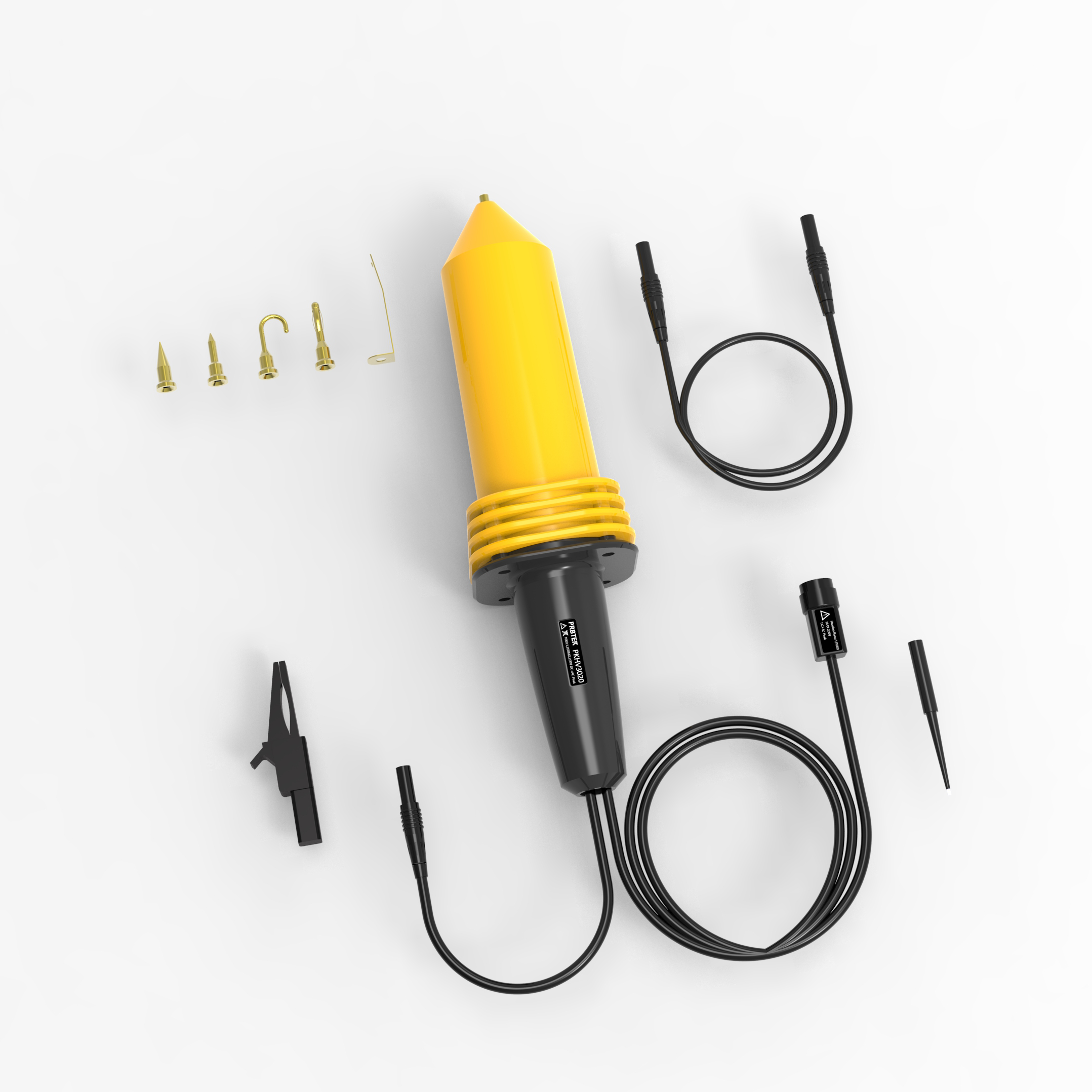

无源高压衰减棒PKHV3012/PKHV3020/PKHV3030

一、概 述

PKHV3000系列无源高压衰减棒是高压测量中的核心安全防护工具，可通过内置衰减电路降低高压信号幅度，既保障测试人员安全，又能让示波器等设备安全捕获信号。其工作原理基于电阻分压或阻容分压技术，借助内部精密电阻或阻容组合形成固定衰减比，将高压信号按比例衰减至测量设备安全范围，同时保证信号波形、相位特性与测量精度。制作时需选用耐高压、低损耗的高频绝缘介质、精密金属膜电阻，外壳及测试端采用硅橡胶、陶瓷等绝缘材料，并经严格耐压与绝缘强度测试，确保额定高压下不击穿、不漏电。使用时需在干燥无粉尘油污、远离易燃易爆源的环境中操作，工作区设高压警示标识，操作人员需站在绝缘垫上。该探头广泛应用于电力电子、工业控制、新能源领域，是高压环境下保障测量安全与信号准确的关键设备。

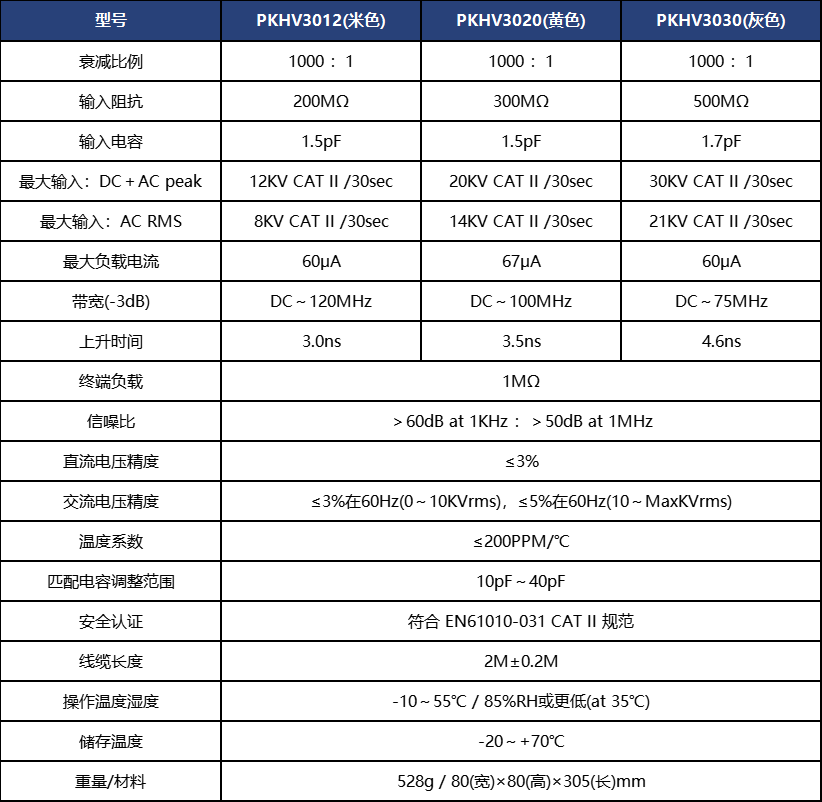

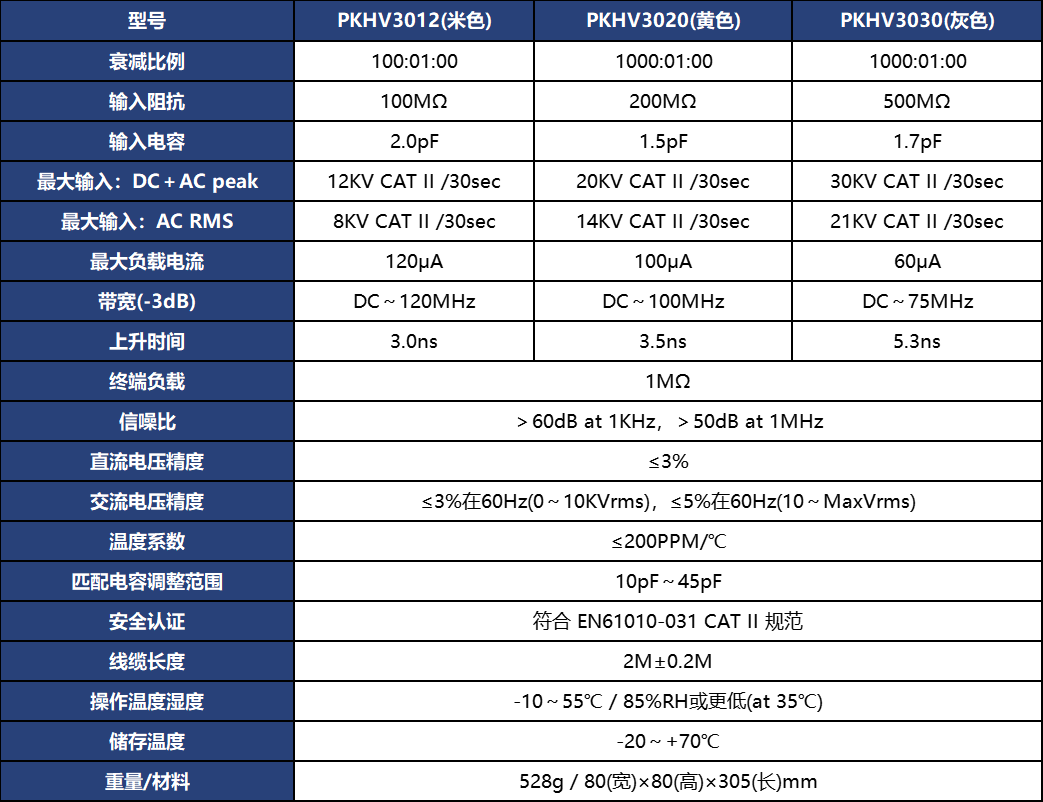

二、参数表

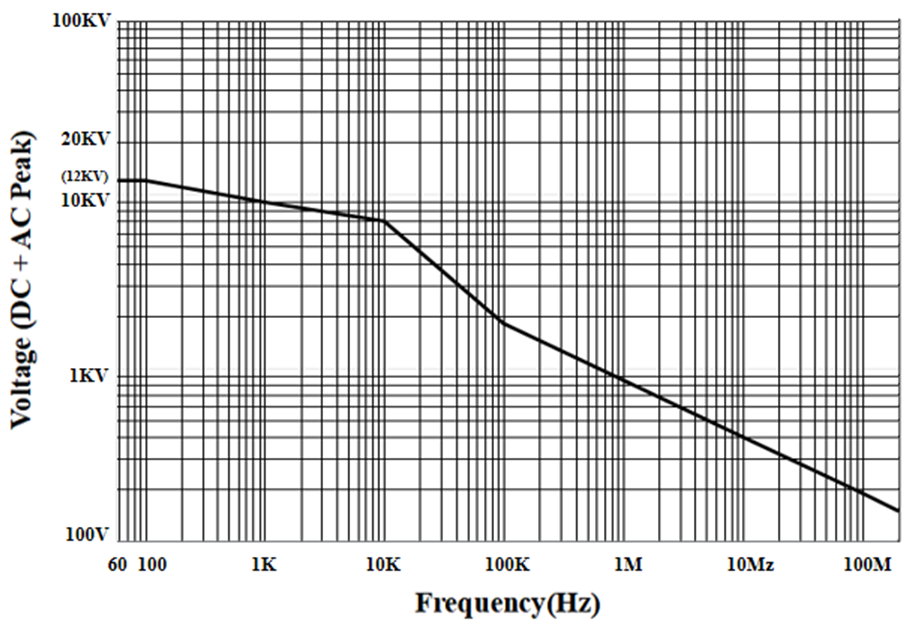

PKHV3012电压(DC＋AC peak)vs频率

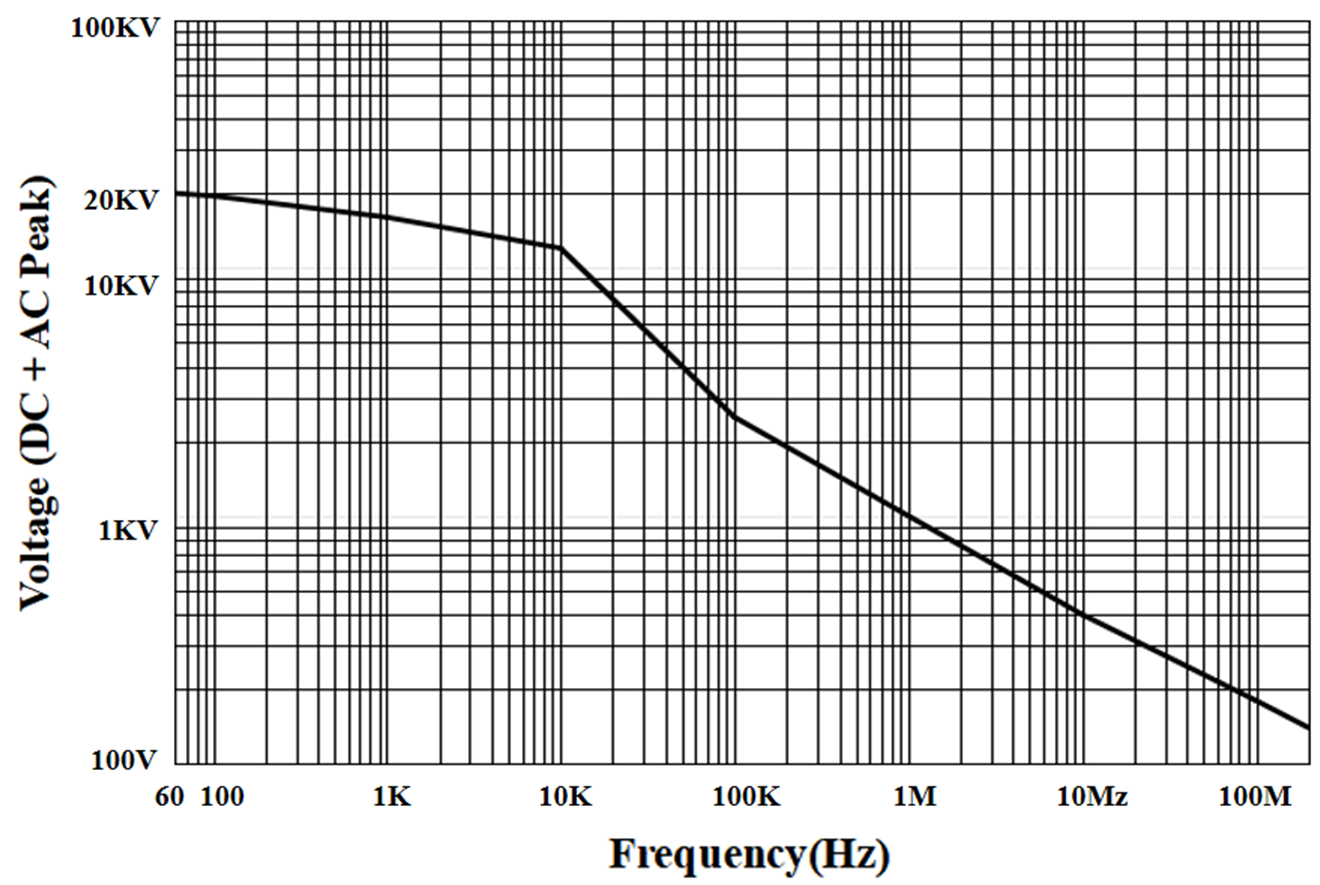

PKHV3020电压(DC＋AC peak)vs频率

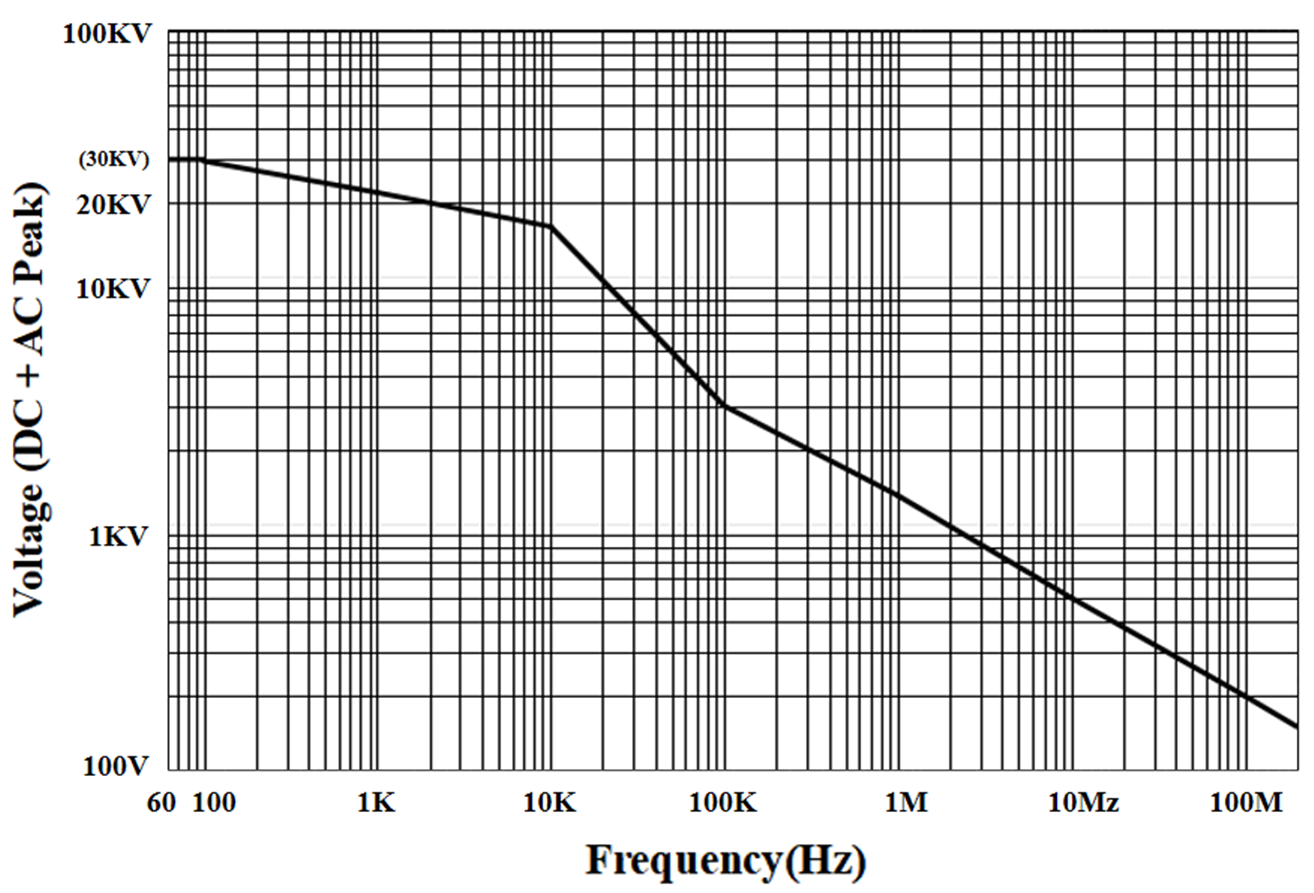

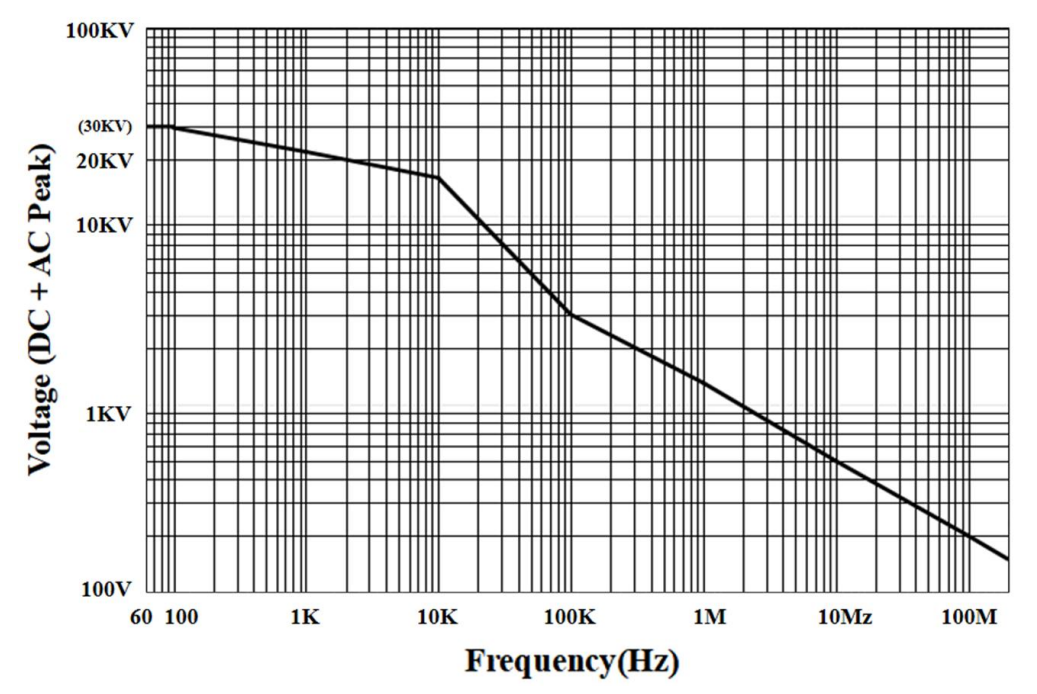

 PKHV3030电压(DC＋AC peak)vs频率
